HZ-EP Műszaki műanyag csapágy Gyártók

Mik azok a HZ-EP műszaki műanyag csapágyak?

A HZ-EP csapágyak mérnöki hőre lágyuló műanyagokból fröccsöntéssel kialakított siklóelemek, szálerősítéssel és szilárd kenőanyag-töltőanyaggal, ahol a feladat megköveteli. Mivel a geometria formából származik, nem pedig megmunkálási ciklusból, készíthetünk bordákat, karimákat, olaj- vagy zsírzsebeket, rögzítőelemeket és nem kör alakú furatokat, amelyek költségesek lennének bronzban vagy acélban.

Az anyagmátrix hordozza a kenőanyagot, így a csapágy szárazon vagy csak határkenéssel fut. A súrlódás alacsony marad mind száraz, mind olajozott körülmények között, és a polimer elviseli a nedves, sós és enyhén kémiai környezetet, ahol a fémpersely korrodálhat. Az alacsony sűrűség csökkenti a forgó tömeget és az átvitt zajt is.

Ahová a tartomány illik

• Autóipari alkatrészek — az üléscsuklópántok, a pedálcsapok, a reteszelő- és csatlakozási pontok, a motortartók és a belső mechanizmusok.
• Ipari gépek — szállítószalag-hajtások, csomagoló- és címkézősorok, bütyökkövetők és kis sebességű forgócsuklók.
• Orvosi és laboratóriumi berendezések – szabályozott páratartalommal rendelkező szerelvények, centrifugák és műszerek, ahol a kenőanyag szennyeződése elfogadhatatlan.
• Mezőgazdasági és kültéri felszerelések — pornak, lemosásnak és időjárásnak kitett forgáspontok és tengelykapcsolók.

HZ-EP termékpalettánk

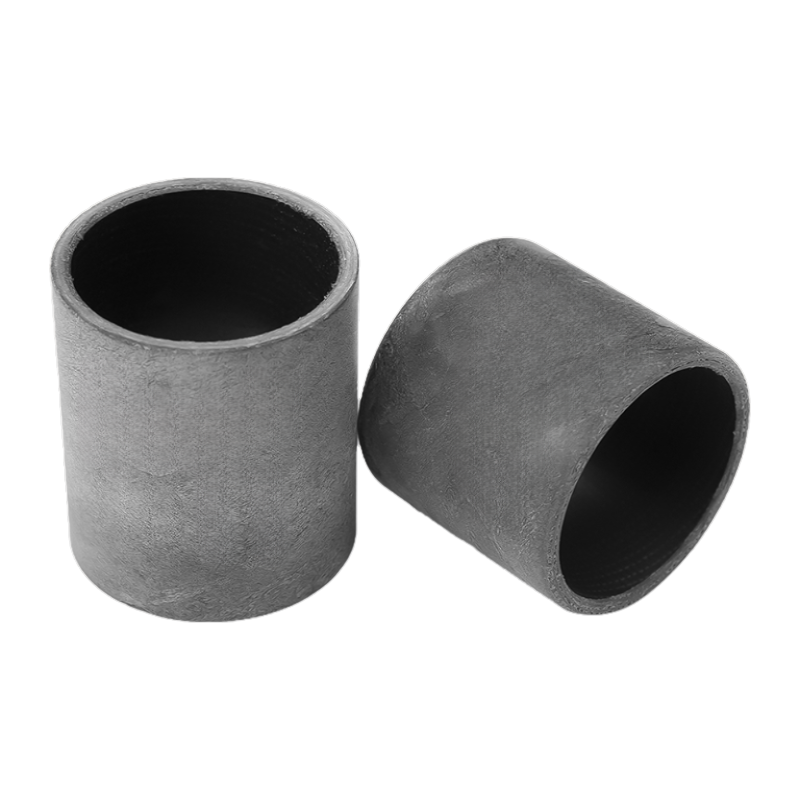

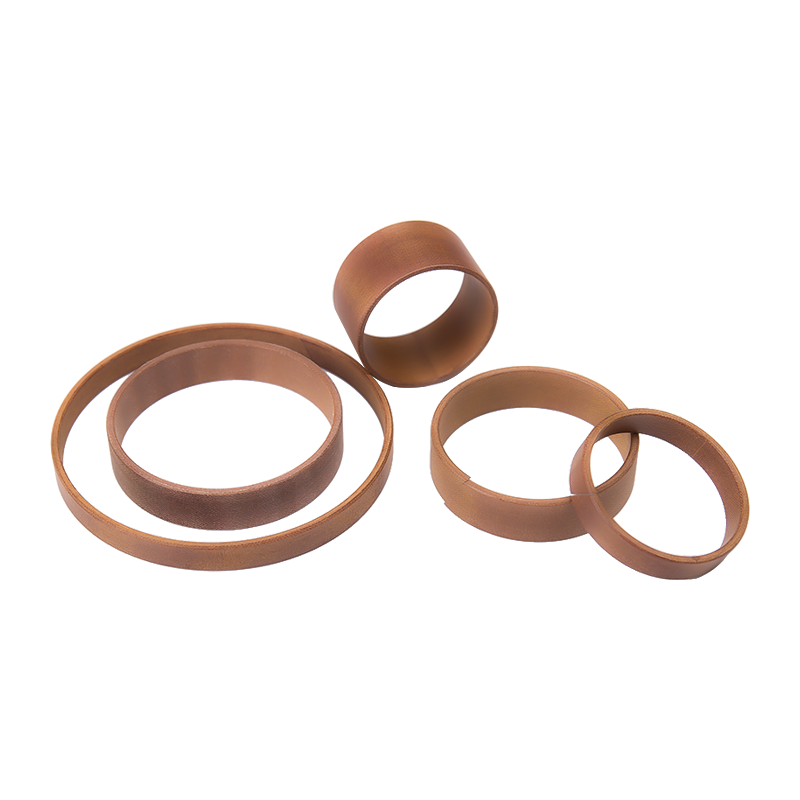

A HZ-EP család a mozgás típusa és a szerelési stílus szerint van felszerelve, így a projekt a legközelebbi szabványos geometriához illeszthető, mielőtt bármilyen szerszámról beszélnénk.

Anyagok és kritikus előírások

A szabványos HZ-LIN fóliák és precíziós minőségek nagy szilárdságú műszaki műanyag mátrixot használnak, mint például POM vagy PA66, szálakkal megerősítve, és szilárd kenőanyagokkal, köztük PTFE-vel és grafittal. A kenőanyag mozgás közben fokozatosan szabadul fel, ami a súrlódási együtthatót 0,05–0,15 tartományban tartja durván –40 °C és 120 °C közötti hőmérsékleten, és támogatja a dinamikus PV értékeket körülbelül 1,5 MPa·m/s-ig.

• Statikus nyomószilárdság — körülbelül 120 MPa-ig az erősített fóliaminőségeknél.

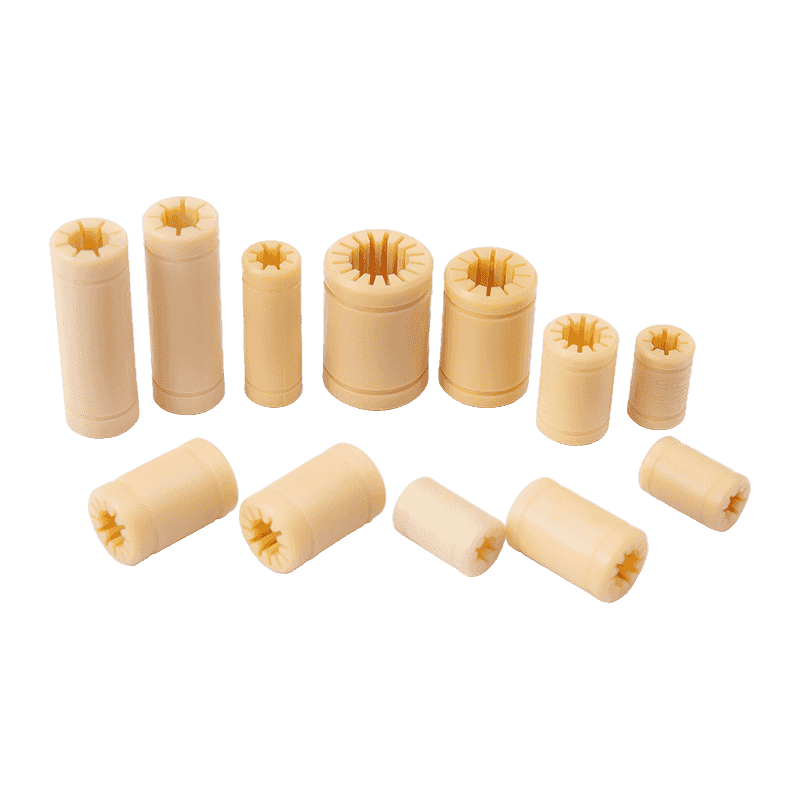

• Precíziós furattűrés — A HZ-LIN precíziós perselyeket körülbelül ±0,02 mm-re tartják Ra ≤ 0,8 µm furat érdesség mellett, hogy megakadályozzák a tapadást.
• Nedvesség felszívódása — 0,5% alatti a precíziós minőségnél, a méretek stabilan tartása páratartalom-szabályozott berendezésekben.
• Ház illeszkedik — a precíziós perselyek H7-es házakhoz és préselt szereléshez vannak méretezve.
• Betöltési értékelések — a katalógustáblázatok dinamikus és statikus teherbírást sorolnak fel furatméretenként, például LIN-00-20 1125 N dinamikus és 7875 N statikus értéknél.

Mivel a polimer kémiailag közömbös és nem porózus, ellenáll az oxidációnak, a híg savaknak és a sóoldatnak való kitettségnek, és nem támogatja a mikrobák szaporodását – ez élelmiszerrel szomszédos és orvosi szerelvények esetében lényeges. A kemény szennyeződések beágyazódnak a felületbe, ahelyett, hogy a tengelyt bekarcolják.

Sebesség, terhelés és termikus viselkedés

A hőre lágyuló műanyagok sebesség alatt másképpen viselkednek, mint a bronz. A csúszó felületen keletkező hőnek a tengelyen és a házon keresztül kell távoznia, így a megengedett PV csökken a folyamatos fordulatszám növekedésével és a környezeti hőmérséklet közeledtével az anyaghatárhoz. A csapágyat úgy méretezzük, hogy az érintkezési nyomás és a csúszási sebesség szorzata a tényleges munkaciklusban maradjon az anyagburokban, nem pedig névleges csúcson.

A hő alatti méretstabilitás valódi előnyt jelent: a polimer nem tágul, mint a fém, így a hézag kiszámítható marad, és csökken a hőnövekedés okozta beragadás kockázata. A szerkezet a harmonikus rezgéseket is csillapítja, ami csökkenti a zajt és a rezonanciát a precíziós gépekben.

Konfigurációs lehetőségek

A HZ-EP családon belül az összeállításhoz igazítjuk az anyagminőséget, a falvastagságot, a furattűrési sávot, a karima formáját, a kenőzsebeket, a tömítőajkakat és a végletöréseket. A tipikus konfigurációs döntések a következők:

• Alapgyanta és töltőanyag csomag – töltetlen, szálerősítésű vagy szilárd kenőanyaggal töltött.
• A furat és a külső átmérő tűrési osztálya illeszkedik a tengely illesztéséhez és a ház furatához.

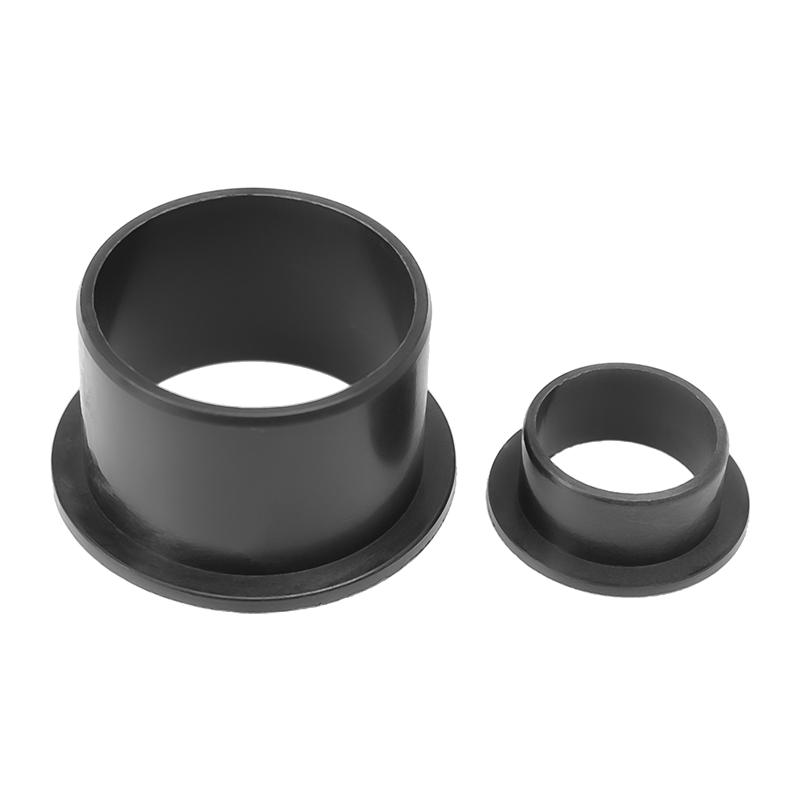

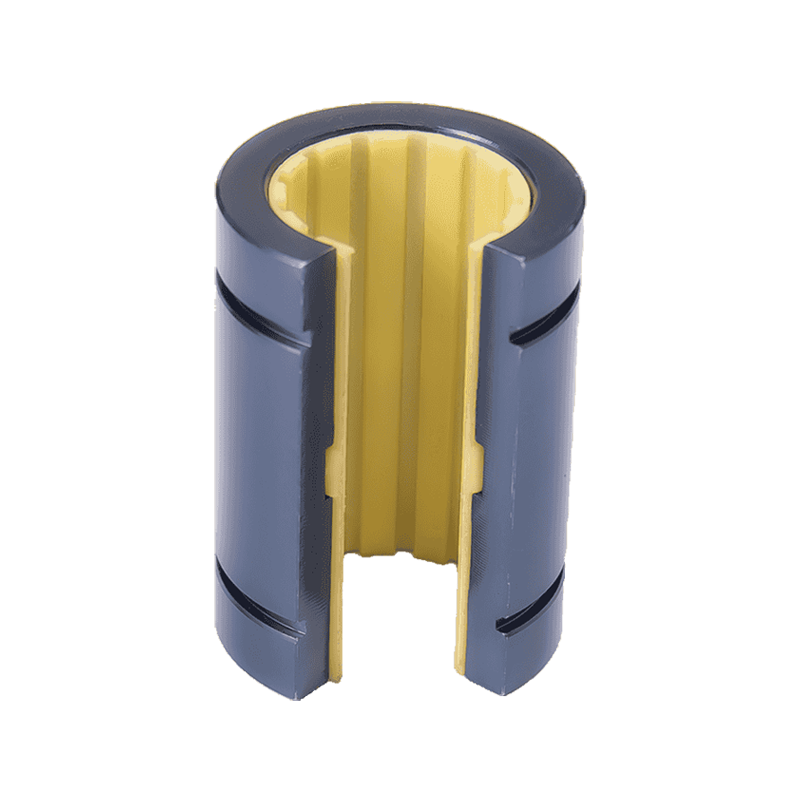

• Sima, karimás, tömített vagy lineáris csúszógeometria.
• Olajlyukak, zsírhornyok vagy gyémántmintás zsebek, ahol a határkenés elérhető.
• Szín és jelölés a szerelősor azonosításához.

Ahol a szabványos katalógusméret nem felel meg, átnézünk egy rajzot, és megerősítjük, hogy a meglévő öntőforma adaptálható-e, vagy új szerszámra van szükség. A szerszámozás házon belül történik, ami lerövidíti az utat a rajztól az első cikkig.

Telepítés, összeszerelés és vonalintegráció

A HZ-EP csapágyakat egyszerű préseléssel történő összeszerelésre tervezték minimális nyomás mellett, ami csökkenti a vezeték furattorzulásának kockázatát. A precíziós fokozatok kompatibilisek a H7 házakkal; a csúszófólia típusokat alapfurat összeállítási rajzokkal szállítjuk, így a ház furata, horonyszélessége és rögzítési jellemzői megfelelően megmunkálhatók.

Az automatizált összeszereléshez meghatározhatunk bevezető letöréseket, rögzítő vállakat és tájolási jellemzőket, valamint megadhatjuk a préserő és löket beállításához szükséges méretjelentést. A tengely kidolgozása ugyanolyan fontos, mint a csapágy: a köszörült, edzett tengely Ra 0,2–0,8 µm tartományban biztosítja a legstabilabb súrlódási viselkedést, míg a nagyon durva tengelyek felgyorsítják a kopást.

Minőségellenőrzés és elfogadás

A gyártás több mint 280 speciális berendezésen, 50 automata gyártósoron folyik, házon belüli öntőformákkal és több mint 150 fős műszaki csapattal. A méretvizsgálat kiterjed a furatátmérőre, a külső átmérőre, a falvastagságra, a karima geometriájára és a hosszra az egyeztetett rajz alapján.

• Első cikk ellenőrzése és méretjelentés a tétel kiadása előtt.
• Anyag és tétel nyomon követhetősége fröccsöntéssel és kikészítéssel.
• A kritikus jellemzőkre vonatkozóan projektenként egyeztetett mintavételi tervek.
• Az autóipari és ipari programokhoz elérhető tanúsítási dokumentáció, beleértve az IATF16949 szabványt és a minőségirányítási rendszer nyilvántartásait.

Az átvételi kritériumokat a gyártás előtti rajzban és ellenőrzési tervben rögzítjük, így mindkét oldal ugyanazokat a jellemzőket azonos módon méri.

A megoldás konfigurálásához használt információk

Ahhoz, hogy a kérdőívről a céges konfigurációra és árajánlatra térjünk át, az alábbi üzemi adatok alapján dolgozunk. Ha egy érték még nincs rögzítve, javasolhatunk kiindulási pontot, és megerősíthetjük azt a kérelemmel szemben.

Karbantartás, alkatrészek és szervizelhetőség

Az önkenő HZ-EP csapágyak eltávolítják a zsírvonalat, az utánkenési intervallumot és a kapcsolódó állásidőt. Szerviz közben a kopás progresszív és kiszámítható; a csere egy ki- és benyomási művelet ugyanazt a házfuratot használva. Megőrizzük az öntőforma-rekordokat, így az ismételt rendelések az eredeti geometriát reprodukálják, és az eredeti rajzi referencia alapján tudunk póttételeket szállítani.

Nagy volumenű programok esetén azt javasoljuk, hogy a sürgősségi szállítás helyett egy meghatározott tartalék mennyiséget tartsanak az ügyfél telephelyén, és az alkatrészeket vonalkész készletekbe vagy ömlesztett konténerekbe csomagolhatjuk a fogadási folyamatnak megfelelően.

Dokumentáció, csomagolás és szállítási terjedelem

Minden megrendeléshez mellékeljük az ajánlattételi szakaszban egyeztetett dokumentációt: méretjelentéseket, anyagnyilatkozatokat és igazoló másolatokat, ahol a program megköveteli. A csomagolás alkatrészenként van megadva – ömlesztett zsákok, rétegtálcák vagy egyedi védelem a precíziós furatok számára –, hogy az alkatrészek felületi sérülés nélkül érkezzenek meg.

A szállítási terjedelmet a gyártás előtt írásban visszaigazoljuk, amely tartalmazza a mennyiséget, a csomagolást, a jelölést és a mellékelt ellenőrzési dokumentumokat. A minták három nap alatt készülnek el a szabványos konfigurációkhoz, ami lehetővé teszi az illeszkedés és a működés ellenőrzését, mielőtt a teljes tételre lekötnénk.

Gyakran Ismételt Kérdések

A HZ-EP csapágyak teljesen szárazon működhetnek?

Igen. A polimer mátrixban lévő szilárd kenőanyag biztosítja a csúszó felületet, így nincs szükség külső zsírra vagy olajra. A szárazonfutás a fólia és a precíziós minőségek szokásos feltétele; ahol zsírhorony vagy olajlyuk található, ez azért van, hogy meghosszabbítsák az élettartamot magasabb PV-terhelés mellett, nem kötelező előírásként.

Milyen tengelykidolgozással és tűréssel kell rendelkeznie az illeszkedő tengelynek?

Az Ra 0,2–0,8 µm tartományba eső köszörült tengely biztosítja a legstabilabb súrlódási és kopási viselkedést. A tengelytűrést a katalógus táblázatban a furattűrés sávjával együtt kell olvasni, mert a futási hézag a különbség közöttük. Megerősítjük a párost a rajzhoz képest a kiadás előtt.

Hogyan válasszak a precíziós persely és a csúszófólia között?

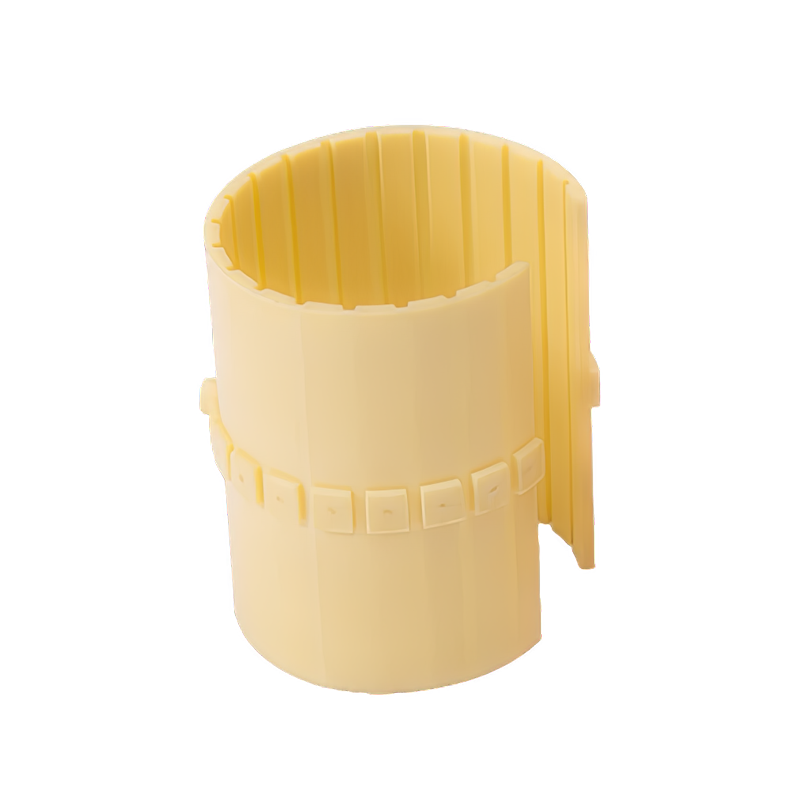

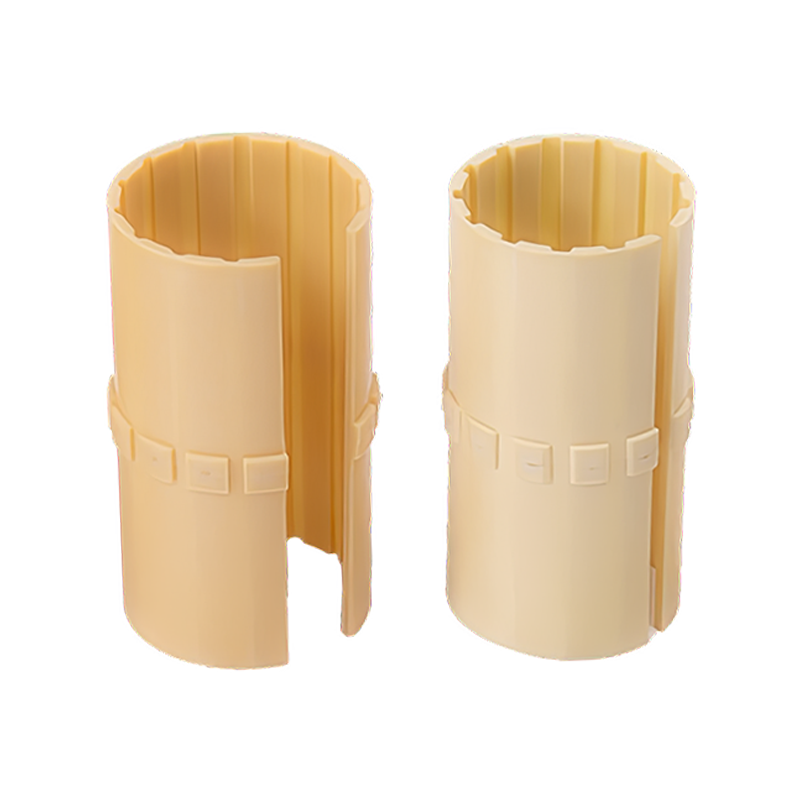

A precíziós persely egy öntött vagy megmunkált alkatrész szűk furattűréssel és vastag falú, H7-es házba préselhető beépítésre, oszcilláló vagy mikromozgásos üzemre alkalmas. A csúszófólia vékony falú burkolt elem nagyobb házfuratok és olcsóbb szerelvények számára, sima és tömített változatban is kapható.

Tud nem szabványos méretet vagy geometriát előállítani?

Igen. Házon belüli szerszámszerszámmal és több mint 150 fős műszaki csapattal adaptáljuk a meglévő formákat, vagy újakat fejlesztünk ki nem kör alakú furatok, karimák, rögzítőelemek és tömítőajkak számára. Küldje el a rajzot az üzemi adatokkal és mi megerősítjük a megvalósíthatóságot és a szerszámozási útvonalat.

Mi a minták és a gyártás jellemző átfutási ideje?

A szabványos konfigurációk mintái három nap alatt készülnek el. A gyártás ütemezése attól függ, hogy a meglévő szerszámok használhatók-e, vagy új öntőformára van szükség, és az árajánlatban megerősítik, miután a rajzot és az éves mennyiséget rögzítették.

Milyen dokumentumok kísérik a szállítmányt?

A dokumentációt programonként egyeztetik, és tartalmazhat méretellenőrzési jelentéseket, anyagnyilatkozatokat és tanúsító másolatokat. A pontos készlet szerepel a megrendelés visszaigazolásában, hogy az átvizsgáló tudja, mire számíthat.
