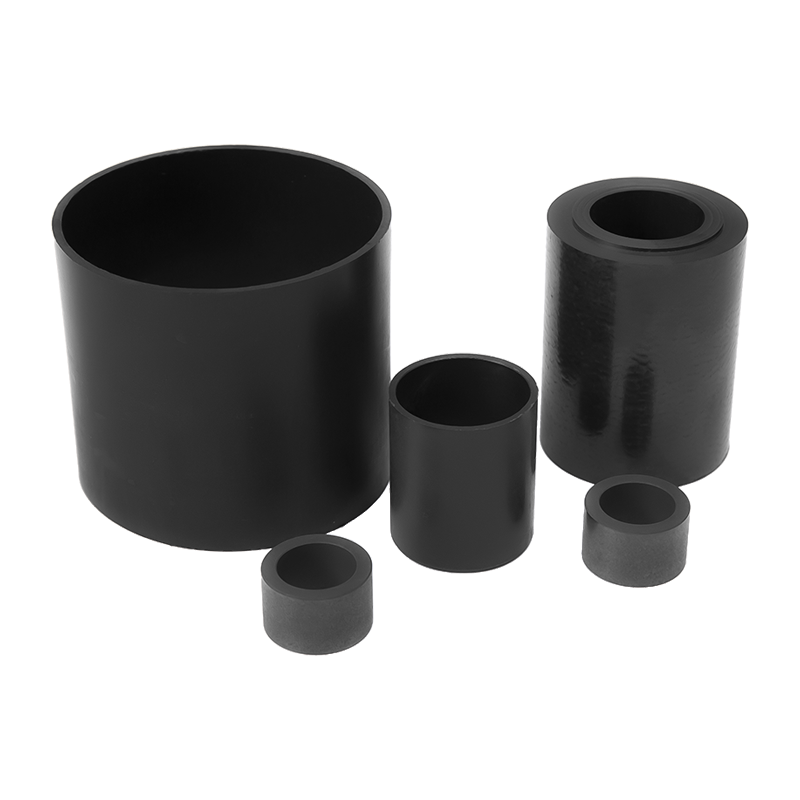

HZ-GSM Műszaki műanyag csúszócsapágy

A legnépszerűbb G anyag a világon. A G sorozatú csapágyak különféle igényeket tudnak kielégíteni a legkülönfélébb területeken – valóban sokoldalúak. A tipikus alkalmazások közé tartozik a közepes és magas terhelés, a mérsékelt üzemi hőmérséklet és a sebesség.

Száraz üzem, karbantartásmentes
Kopásállóság
Ellenáll a pornak és szennyeződésnek
Alacsony zajszint, szennyezés mentes
magas teljesítmény-ár arány

Alkalmas alkalmak:
Gazdaságos sokoldalú csapágy
Karbantartásmentes, száraz üzem
csillapítás
Magas kopásállóság
Ellenáll a pornak és szennyeződésnek
magas teljesítmény-ár arány
Képes ellenállni közepes és nagy terhelésnek
Átlag alatti üzemi sebesség
Lengő és forgó mozgásokhoz használható

Nem alkalmazható:
Amikor lyukakat kell fúrni a falfelületen
Amikor kiváló kopásállóságra van szükség
Amikor egyetemes vegyszerállóságra van szükség
Ha a hőmérséklet 130 ℃ felett marad
Víz alatti alkalmazásokhoz

Műanyag csapágyak anyagtulajdonságainak táblázata

Általános teljesítmény		Általános célú csapágyak	Gyors és lassú mozgás szakértő	A falvastagság tömör és ütéselnyelő	Valamennyi maraton típusú tengely használják	High-tech probléma specialisták ellenállnak a magas hőmérsékletnek	Alacsony nedvszívó képességű és gazdaságos	Általános célú nagy médiaellenállás	Élelmiszerrel érintkezhet	Nagy terhelésű alkalmazások
		G	J	M	In	X	P	H	A	K
	sűrűség	1.46	1.49	1.14	1.24	1.44	1.58	1.71	1.46	1.4
	színe	Sötétszürke	sárga	Koromfekete	sárga	fekete	fekete	szürke	fehér	fekete
	Maximális vízfelvétel a 23°C/50% relatív páratartalom [tömeg%]	0.7	0.3	1.4	1.3	0.1	0.2	0.1	0.2	0.9
	Maximális vízfelvétel [tömeg%]	4.0	1.3	7.6	6.5	0.5	0.4	0.3	1.3	4.9
	Csúszósúrlódási együttható acél tengelynek [μ]	0,08- 0.15	0,06- 0.18	0,18- 0.40	0,08- 0.23	0,90- 0.27	0,06- 0.21	0,07- 0.20	0,05- 0.23	0,05- 0.15
	Maximális PV (száraz futás)	0.42	0.34	0.12	0.23	1.32	0.39	1.37	0.31	0.55
Mechanikai tulajdonságok	Rugalmassági modulus [MPa]	7800	2400	2700	3500	8100	5300	12500	2300	4500
	Szakítószilárdság 20°C-on [MPa]	210	73	112	125	170	120	175	88	120
	Nyomószilárdság [MPa]	78	60	52	61	100	66	81	78	89
	Megengedett maximális felületi statikus nyomás ( 20°C) [MPa]	80	35	20	60	150	50	90	28	100
	Shore D keménység	81	74	79	77	85	75	87	76	83
Fizikai és termikus tulajdonságok	Maximális hőmérséklet folyamatos üzemben [°C]	130	90	80	90	250	130	200	90	135
	Maximális hőmérséklet rövid működés közben [°C]	220	120	170	180	315	200	240	110	155
	Minimális üzemi hőmérséklet [°C]	-40	-50	-40	-40	-100	-40	-40	-50	-40
	Hővezetőképesség [W/m ·k]	0.24	0.25	0.24	0.24	0.6	0.25	0.6	0.25	0.23
	Hőtágulási együttható (23°C-on) [K-1 · 105]	9	10	10	9	5	4	4	11	5
Elektromos vezetőképesség	Térfogat-ellenállás [Qcm]	>10 ¹³	>10 ¹³	>10 ¹³	>10 ¹³	<10 ⁵	>10 ¹³	<10 ⁵	>10 ¹²	>10 ¹⁵
Elektromos vezetőképesség	Felületi ellenállás [2]	>10 ¹¹	>10 ¹²	>10 ¹¹	>10 ¹²	<10 ³	>10 ¹²	<10 ²	>10 ¹¹	>10 ¹²

A csúszócsapágyak szabványos metrikus méretei megfelelnek az ISO3547-1 szabványnak, és speciális méretek vannak megadva

Írja be				Méret
Anyag	Egyenes készlet	Metrikus rendszer	Csapágy	Belső meridián d1	Külső átmérő d2	Hossza b
G	S	M	B	08	10	08
J	s	M	B	08	0	08
In	S	M	B	08	0	08
H	s	M	B	08	0	08
X	s	M	B	08	10	08
A	s	M	B	08	10	08

2) A letörés és a d1 kapcsolata 2) Vastagság<1 mm, letörés=20°

d1(mm): C1-6 C6-12 C12-30 C>30

f(mm): 0,3 0,5 0,8 1,2

d1	d1 közfeladat E10	d2	Ülőnyílás H7	b1

03	0.054 0.014	04.5	0.015	03	05
04	0.068 0.020	05.5		04	06
05		07		05	08	10
06		08		06	08	10	15
08	0.083 0.025	10		06	08	10	12	15

10		12	0.018	06	08	10	15	20
12	0.102 0.032	14		10	12	15	20
14		16		10	15	20	25
15		17		10	15	20	25
16		18		10	15	20
18		20	0.021	15	20	25
20	0.124 0.040	23		10	15	20	25	30

22		25		15	20	25	30
25		28		15	20	30

28		32	0.025	20	25	30
30		34		15	20	30	40
32	0.150 0.050	36		20	30	40
35		39		25	30	40
40		44		20	30	40	50
45		50		30	40	50
50		55	0.030	20	30	40	50

55	0.180 0.060	60		40	50	60
60		65		30	40	50	60	70

65		70		30	50	60
75		80		40	60
80		85	0.035				60	100
