HZ-JDB grafit réz hüvely Gyártók

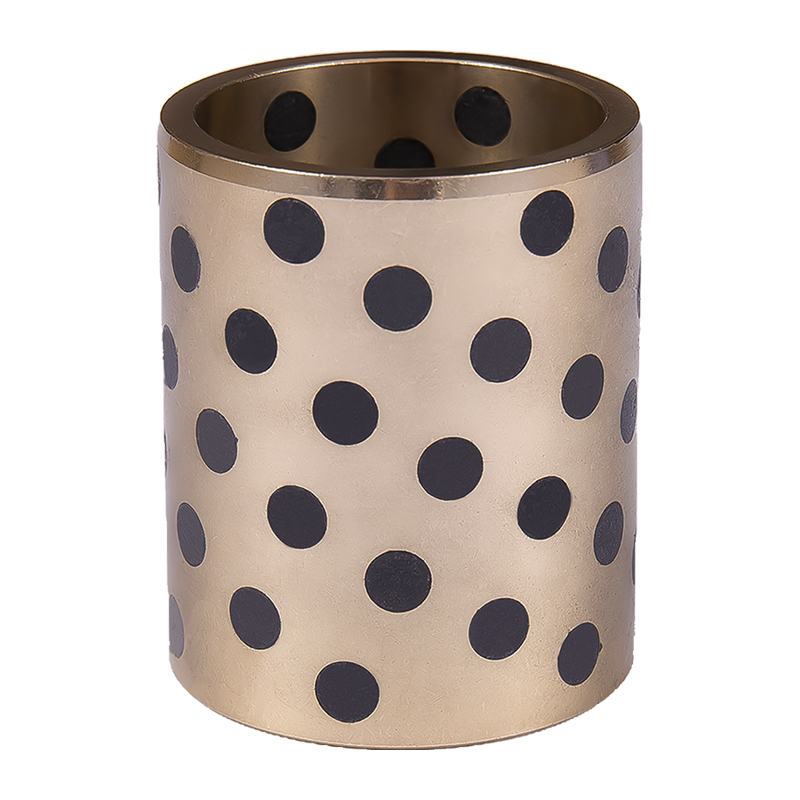

HZ-JDB grafit réz hüvely: karbantartást nem igénylő rézötvözet perselyek

A Zhejiang Huazhou Technology Co., Ltd. gyártja a HZ-JDB grafit réz hüvely család — rézötvözet perselyek beágyazott szilárd grafit kenőanyaggal, mely olajozás nélkül futnak nagy terhelés, szakaszos és oszcilláló mozgásban. Ezek kínai HZ-JDB grafitos rézhüvelygyártóként gyártjuk a huzhoui nanxuni üzemünkben, szabványos metrikus méreteket és egyedi beállításkat szállítva autóipari gyártósorokhoz, vízszabályozó kapukhoz, műanyag gépekhez, lyukasztóprés perifériákhoz, turbinákhoz és hasonló berendezésekhez.

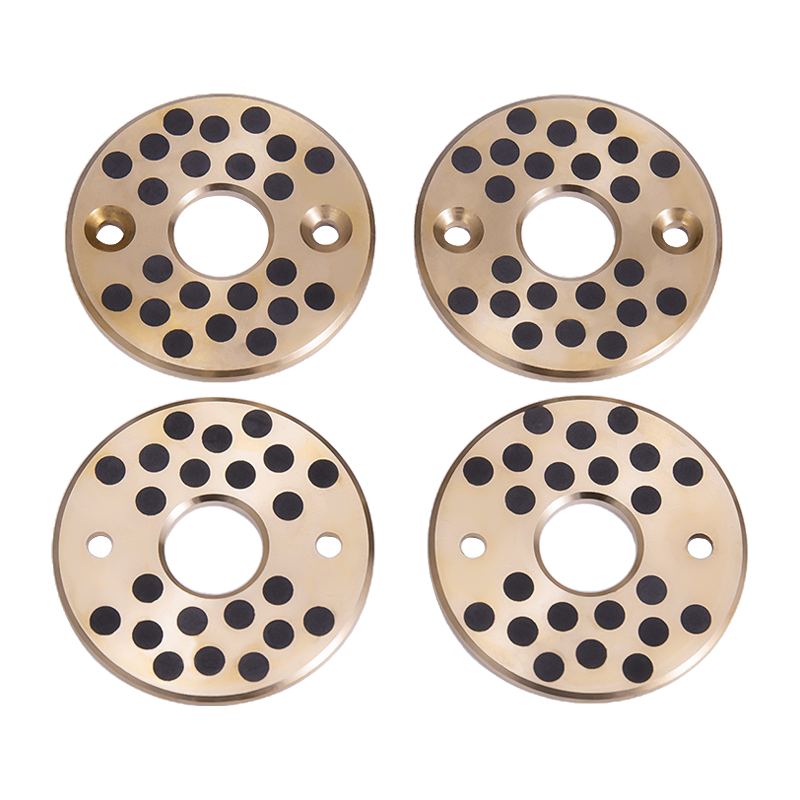

A termékcsalád magában foglalja az egyenes hüvelyeket, a karimás hüvelyeket és a nagy keménységű grafit csúszkákat. Minden változat ugyanazt a működési elvet alkalmazza: a bronz vagy sárgaréz mátrixon keresztül elosztott grafitdugók transzfer filmréteget raknak a tengelyre, így a csapágy alacsony súrlódási tényezőt tart fenn akkor is, ha a zsírt vagy az olajat nem lehet pótolni.

A HZ-JDB termékcsaládunk és az egyes típusok helye

Három terméktípust szállítunk a HZ-JDB grafitréz hüvely kategóriában. A kiválasztás a terhelés irányától, a ház kialakításától és attól függ, hogy az alkalmazásnak axiális elhelyezésre vagy csúszó interfészre van szüksége.

Azokhoz az alkalmazásokhoz, amelyekhez olajozott fém interfész is szükséges, a HZ-090 egyfém rézhüvelyünk és a HZ-800 bimetál kompozit csapágyfedél olajhorony és acél hátlapú opciók ugyanabban az üzemben.

Anyagminőségek és munkakorlátok

HZ-JDB perselyeket gyártunk több rézötvözet-minőségből, így a csapágy a terheléshez, hőmérséklethez és kenési állapothoz igazítható. Az alábbi táblázat összefoglalja azokat a fő technikai mutatókat, amelyek alapján az ajánlat elkészítéséhez dolgozunk.

A JDB-1 a mi általános célú termékünk száraz és olajozott vegyes használatra, beleértve a vízterhelést is. A JDB-2 alacsony terhelésű, magas hőmérsékletű pozícióhoz alkalmas. A JDB-3 költséget takarít meg az acél hátlap és a bronz bélés kombinálásával. A JDB-4 helyettesíti a JDB-2-t, ahol a mechanikai igények jobbak. A JDB-5 erősített minőség a nehéz emelőtámaszokhoz, de a célmátrixa nem alkalmas, savval vagy lggal való érintkezésre.

Méretek, tűrések és beállítási lehetőségek

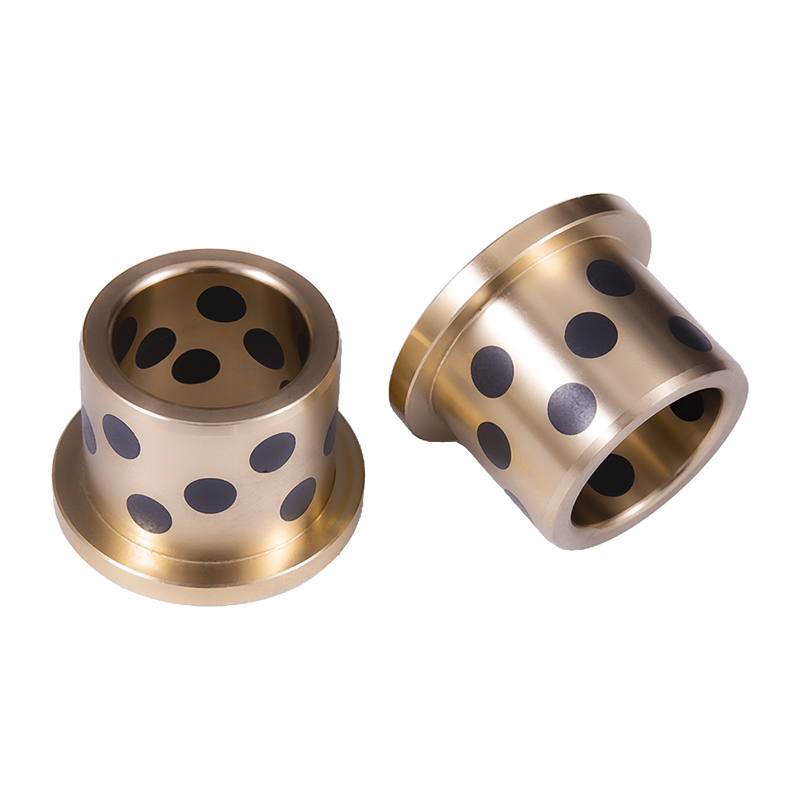

Az egyenes HZ-JDB hüvelyek szabványos metrikus méretekben készülnek 8 mm-től 150 mm-es furatig, kérésre további méretek is elérhetők. A karimás HZ-JFB hüvelyek 10 mm-től 120 mm-es furatig futnak, és a karima átmérője illeszkedik a ház vállához. A HZ-JSP grafitcsúszkákat 28-150 mm-es szélességben és 75-350 mm-es hosszúságban szállítjuk.

• Furattűrés: F7 egyenes ujjakhoz, karimás változatokkal azonossági osztályba tartva.
• Külső átmérő: m6 megmunkált házba préseléshez.
• Hossz tűrés: -0,30 - -0,10 mm szabványos egyenes ujjakon.
• Grafit dugó minta: szabványos elosztás vagy a terhelési zónához és a mozgás típusához igazítva.
• Karima opciók: sima karima, ferde karima vagy karima rögzítőfuratokkal.
• Felületkezelés: megmunkált furat és külső külső, opcionális olajhornyokkal vagy kenőfuratokkal.

Olyan kapcsolódó önkenőt gyártunk, mint például a HZ-10 önkenő csapágyak és a HZ-2 határkenésű csapások, ha egy projekthez egy szállítótól származó csapágytípusok keverékére van szükség.

Az alkalmazás illeszkedési és feldolgozási feltételei

A HZ-JDB grafitréz hüvelyeket ott használ, ahol a kenési intervallumok nem tarthatók megbízhatóan. A beágyazott grafit folyamatos szilárd kenőanyag filmet biztosít, így a csapágy poros, száraz vagy magas hőmérsékletű körülmények között is működik tovább. A tipikus pozíciók közé tartoznak az autóipari és mozdonyok gyártósorai, turbina-összekötők, tározók munka- és baleseti ajtói, műanyag gépek, lyukasztóprés perifériák és építőipari gépek forgórészei.

Nagy terhelésű, szakaszos vagy oszcilláló mozgás esetén a rézötvözet mátrix viseli a nyomóterhelést, míg a grafit csökkenti a súrlódást az érintkezési felületen. A réz hővezető képessége segít elvezetni a csapágyfelületen keletkező hőt, ami támogatja a stabil működést a folyamatos üzemű berendezésekben.

Minőségellenőrzés és elfogadás

Üzemünk minőségirányítási rendszer szerint működik, és rendelkezik az IATF16949 gépjármű-ellátási tanúsítvánnyal. Csomagolás előtt vizsgáljuk meg a bejövő rézötvözetet, ellenőrizzük a grafitdugó elhelyezését, és a rajz alapján ellenőrizzük a furatot, az OD-t és a hosszt. Projektmegrendeléseknél méretellenőrzési jegyzőkönyveket és anyagtanúsításokat a szállítmány mellé tudunk adni.

Az átvételi vizsgálat jellemzően az illeszkedésre, a felület állapotára, a grafiteloszlásra és szükség esetén a mintavételes bejáratási ellenőrzésre terjed ki. Az ellenőrzési tervet a gyártás előtt egyeztetjük a megrendelővel, hogy a leszállított perselyek illeszkedjenek a rajzhoz és a munkakörülményekhez.

A megoldás konfigurálásához használt információk

A megfelelő HZ-JDB grafit réz hüvely javaslatához a következő projekt inputokra van szükségünk. Minél teljesebbek az adatok, annál pontosabban tudjuk egyeztetni a minőséget, a méretet és a grafitmintázatot.

• Tengelyátmérő és házfurat, tűrésosztályokkal.
• Radiális terhelés, axiális terhelés és mozgásirány (forgó, oszcilláló vagy lineáris).
• Működési hőmérséklet-tartomány és környezeti feltételek (por, víz, vegyszerek).
• Sebesség és munkaciklus, beleértve a start-stop frekvenciát.
• Kenési állapot: száraz, olajozott, zsíros vagy vízkenésű.
• A hüvely hossza, karima követelményei és az esetleges szerelési korlátok.
• Éves mennyiség és szállítási ütemterv.
• Rajz vagy minta, ha egyedi profilra van szükség.

Küldje el ezeket a részleteket termékinformációnkon keresztül, és mi megerősítjük az ajánlott minőséget, méreteket és grafit elrendezést. A minták 3 nap alatt készülnek el, és napi termelésünk eléri az 500 000 darabot az önkenő csapágysorokon keresztül.

Telepítés, karbantartás és szervizelhetőség

A HZ-JDB perselyeket présillesztéssel szerelik a megmunkált házba. Az m6-os külső átmérő és az F7-es furat a hüvely további rögzítőelemek nélküli megtartásához szükséges interferenciát hozza létre. A karimás típusoknál a karima a ház felületéhez illeszkedő, és nem megfelelő az axiális mozgást. Javasoljuk, hogy a ház furatán egy bevezető letörést helyezzen el, hogy elkerülje a grafitdugók sérülését az összeszerelés során.

A beszerelés után a csapágyat nem kell rutinszerű zsírozni. A karbantartási ellenőrzések a kopásmélységre, a tengelyfelület állapotára és a túlmelegedés jeleire valónak. Mivel a grafitfilm önmegújuló, a persely akkor is működik, ha a kezdeti kenőanyag-film megsérül. A csere ugyanazt a préselési eljárást követi, és az eredeti rajz szerint szállítjuk a tartalék perselyeket.

Gyakran Ismételt Kérdések

Mi a különbség a HZ-JDB és a HZ-JFB között?

A HZ-JDB egy egyenes hengeres hüvely radiális terhelésekhez. A HZ-JFB egy integrált karimát ad hozzá, amely axiálisan helyezi el a csapágyat, és nagyobb házfelületen osztja el a terhelést. Mindkettő ugyanazt a réz-grafit önkenő elvet alkalmazza.

A HZ-JDB perselyek teljesen szárazon működhetnek?

Igen. A beágyazott grafit szilárd kenést biztosít, így a csapágy olaj és zsír nélkül működik. A szárazon futás gyakori poros, magas hőmérsékletű vagy nehezen hozzáférhető helyeken, ahol a kenés nem praktikus.

Melyik minőséget választom nagy terheléshez és magas hőmérséklethez?

A JDB-1 kezeli az általános nagy terhelést 100 N/mm²-ig és 300 °C-ig. A JDB-5 250 N/mm²-ig támogatja a nehéz emelőtámaszokat, de nem alkalmas vízhez, savhoz vagy lúghoz. A JDB-2 és JDB-4 súlyos terhelésű, magas hőmérsékletű pozíciókat takar.

Egyediket és grafitmintákat gyártasz?

Egyedi furatokat, hosszokat, karimákat és grafit eloszlásokat készítünk az ügyfél rajzai alapján. A szabványos metrikus méretek 8-150 mm-es furatot takarnak az egyenes hüvelyekhez és 10-120 mm-t a karimás típusokhoz, kérésre további méretek is elérhetők.

Milyen információkra van szüksége az árajánlathoz?

Tengely és ház méretei, terhelés, fordulatszám, hőmérséklet, kenési állapot, mennyiség és szállítási ütemterv. Egy rajz vagy minta segít a pontos rögzítésben. A megkeresésekre a munkanapot követő 12 órán belül válaszolunk.

Hogyan csomagolják és szállítják a perselyeket?

A perselyek csomagolva védik a megmunkált felületeket és a grafitdugókat szállítás közben. A megrendeléssel visszaigazoljuk a csomagolást, a címkézést és a szállítási terjedelmet, valamint a projektszállítmányokhoz mellékelve az ellenőrzési jegyzőkönyveket és az anyagtanúsítványokat.
