HZ-800 bimetál kompozit csapágy Gyártók

Mit takar a HZ-800 termékcsalád

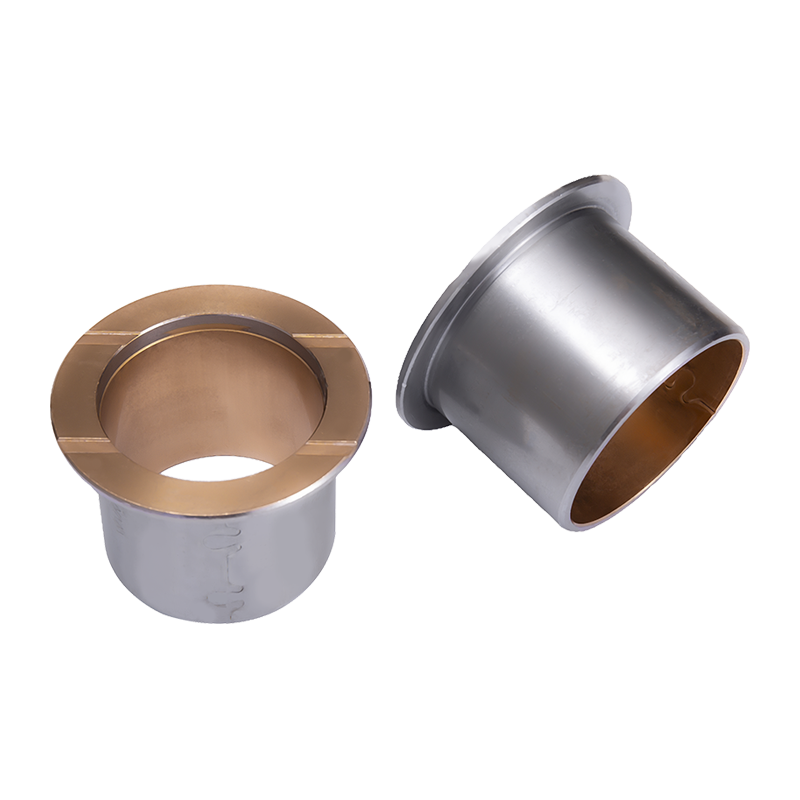

Minden HZ-800 alkatrésznek ugyanaz a bimetál felépítése, de a felületkezelés és a kenési jellemzők a munkaponthoz lettek kiválasztva. A sima lemezes változatok sima csúszófelülettel futnak; az olajhornyos változatok megmunkált csatornákat tartalmaznak, amelyek elosztják a kenőanyagot a terhelt zónában; A rézbevonatú változatok galvanizált réteget adnak a hővezető képesség és a bejáratási viselkedés érdekében. A grafitba ágyazott és hegesztett karimás változatok kiterjesztik a családot speciális szerelési és kenési feltételekre.

Anyagminőségek és terhelési korlátok

A bélés ötvözete határozza meg a megengedett terhelést, keménységet és hőmérsékleti mennyezetet. Öt szabványos minőséget gyártunk, amelyek mindegyike elismert nemzetközi megfelelőkkel rendelkezik, így a SAE, GLYCO vagy JIS kódokra hivatkozó rajz a ház újratervezése nélkül illeszthető a Huazhou anyaghoz.

• HZ800 / CuPb10Sn10 — bronzkeménység HB 70–100, megengedett maximális dinamikus terhelés 65 N/mm², max. hőmérséklet 260 °C. A sorozat legerősebb minősége, amely alkalmas erős ütésálló és vibráló perselyekhez és alátétekhez.
• HZ720 / CuPb24Sn4 – HB 45–70, 38 N/mm², 170 °C. Jó kifáradási szilárdság és csúszási teljesítmény közepes terheléshez, közepes sebességű használathoz.
• HZ700 / CuPb30 – HB 30–45, 25 N/mm², 150 °C. Rohamokkal szembeni ellenállás és tolerancia az idegen részecskékkel szemben; fő csapágyak nagy sebességű motorokban.
• HZJ20 / AlSn20Cu (ólommentes) – HB 30–40, 30 N/mm², 200 °C. Mérsékelt terhelés, jó korrózióállóság félperselyekhez és kompresszor- vagy hűtőcsapágyakhoz.
• HZ930 / CuSn6.5P0.1 (ólommentes) – HB 60–90, 65 N/mm². Ólommentes opció nagy kifáradási szilárdsággal és teherbírással.

Az illeszkedő tengely keménysége fokozatonként van megadva – 53 HRC a HZ800 és HZ930, 50 HRC a HZ720, 270 HB a HZ700 és 250 HB a HZJ20 – így a tengely anyaga és a hőkezelés a csapágyválasztás része, nem külön döntés.

Kenési kialakítás: zsír, olajpohár vagy olajmerítés

A HZ-800 csapágyaknak olajozott környezetben kell működniük. A kenési módszert a mozgási profil köré tervezzük, ahelyett, hogy minden alkatrészre egy mintát alkalmaznánk.

Ahol a választék a termékcsaládunkban elfér

A HZ-800 a siklócsapágy-programunk kenhető, nagy terhelésű ága. Ha egy projekthez más kenési rendszerre vagy háztípusra van szükség, a megfelelő családot ugyanabból az üzemből szállítjuk.

• HZ-10 önkenő csapágyak — acél vagy réz alapú, PTFE-vel töltött, külső olaj nélküli karbantartásmentes használathoz.
• HZ-20 határoló kenésű csapágyak — POM vagy töltőrétegek zsírkenésű, alacsony súrlódású működéshez.
• HZ-090 egyetlen fém réz hüvely — tömör bronz és sárgaréz perselyek olajhornyokkal vagy karimákkal.
• Nyomóalátét – axiális elhelyezkedés és kopófelületek, beleértve a kenőolaj-lyuk kialakításokat.

Konfigurációs lehetőségek, amelyekre építünk

A HZ-800 alkatrészeket burkolt perselyek, megmunkált hüvelyek, karimás perselyek, félperselyek és alátétek formájában szállítjuk. Ezen belül a konfigurálható változók a következők:

• Furat, külső átmérő, falvastagság és hosszúság, beleértve a vékonyfalú szakaszokat is.
• Olajhorony minta — sima, egyetlen olajlyuk, gyémánt vagy spirális horony, vagy ügyfél rajza.
• Felületkezelés – természetes felületkezelés vagy rézbevonat.
• Karima geometriája, hegesztett karima, letörések és szerelési bevezetők.
• Anyagminőség kiválasztása terhelés, fordulatszám, hőmérséklet és tengelykeménység függvényében.

Gyártás, minőség és elfogadás

A nanxuni üzemben tekercselőgépek, lyukasztóprések, automatikus élező- és tekercselőberendezések, valamint nyersanyagszinterelő sorok üzemelnek, amelyeket több ezer csiszolószerszám készlet támogat. Ez a berendezés lehetővé teszi, hogy megőrizzük a méretkonzisztenciát az ismétlődő tételek között, ahelyett, hogy minden egyes rendelést egyediként kezelnénk. Minőségügyi rendszerünk IATF 16949 tanúsítvánnyal rendelkezik az autóipari ellátási lánc számára, és nemzeti csúcstechnológiás vállalati elismeréssel és használati mintaszabadalommal rendelkezünk a csapágytermékekre vonatkozóan.

Az elfogadásról projektenként egyeztetünk. A tipikus dokumentáció tartalmazza az anyagminőség megerősítését a megadott egyenértékű kóddal, a bronzkeménységet, a furat, az OD, a hossz és a falvastagság, valamint a bélés és a bevonat felületi állapotának méretvizsgálatát. Ha az ügyfél az első cikk ellenőrzését vagy a minta jóváhagyását igényli, három napon belül mintákat készítünk értékelésre a sorozat kiadása előtt.

Telepítés, karbantartás és alkatrészek

A bimetál perselyeket általában préseléssel szerelik a megmunkált házba. Az illesztés utáni furattűrés, a ház kereksége és a bevezető letörés egyaránt befolyásolja a végső hézagot, ezért az ajánlott illesztési adatokat a rajzcsomaggal együtt közöljük. Mivel a bélés kohászatilag össze van kötve az acél hátlappal, az alkatrész egyetlen elemként cserélhető a ház újbóli megmunkálása nélkül.

• A zsírral megkent alkatrészek rendszeres utánpótlást igényelnek; Az olajjal táplált részek az olajellátás és a szűrés fenntartásától függenek.
• A cserealkatrészek az eredeti készlettel megegyező rajz és anyagminőség szerint készülnek.
• A kopott perselyeket a megnövekedett hézag, a zaj vagy a ház hőmérséklet-emelkedése azonosítja.

A megoldás konfigurálásához használt információk

A HZ-800 csapágy pontos idézéséhez az alkalmazásból dolgozunk, nem pusztán katalógusszámból. A következő bemenetek segítségével kiválaszthatjuk a minőséget, a geometriát és a kenési jellemzőket, és megerősíthetjük a megvalósíthatóságot.

Gyakran Ismételt Kérdések

Mi a különbség a HZ801 és a HZ803 között?

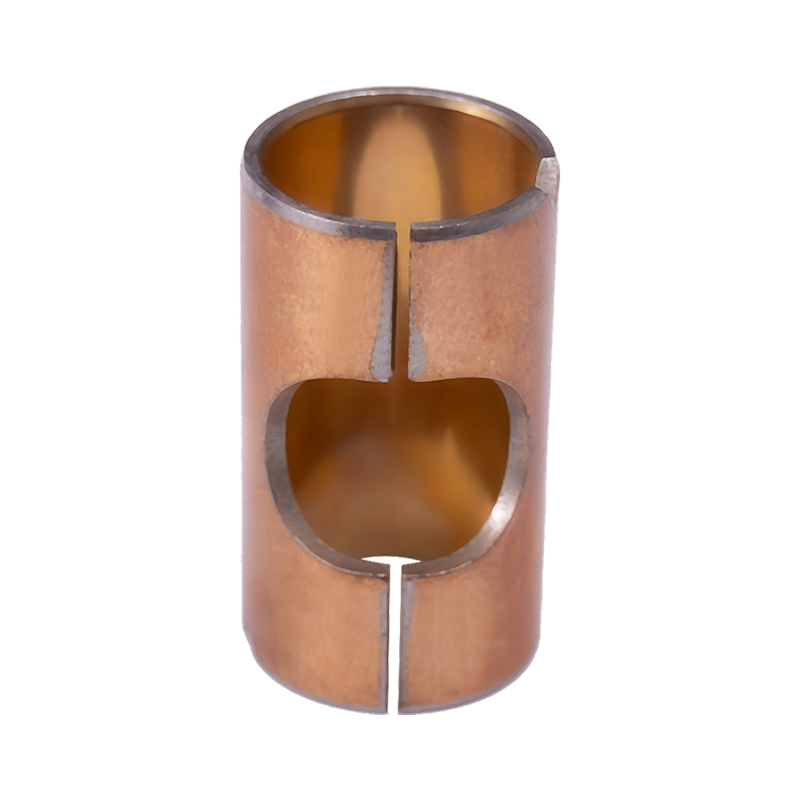

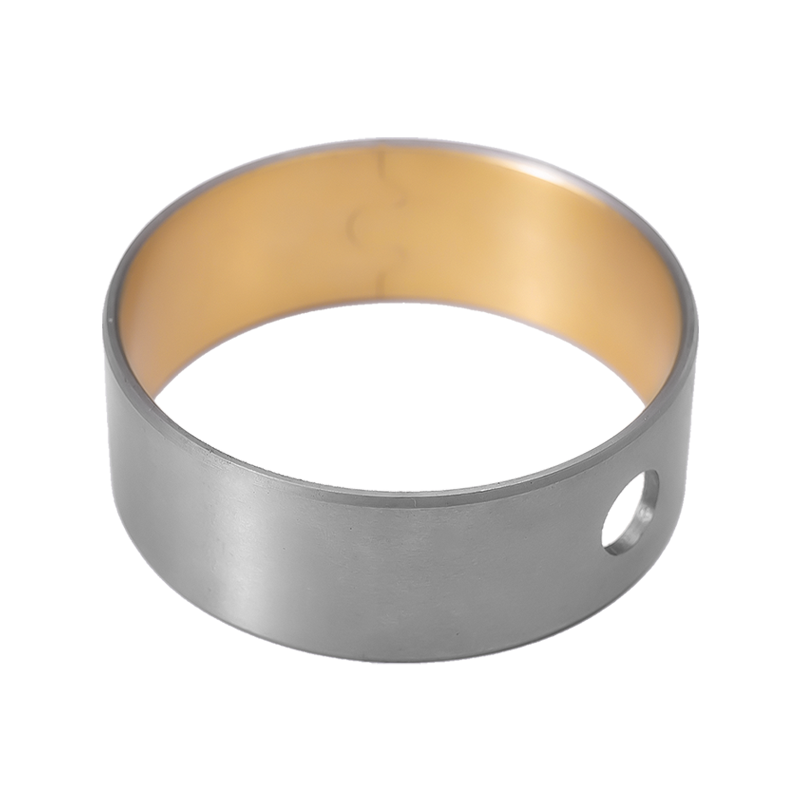

Mindkettő sima lemezes bimetál csapágy, ugyanolyan acél hátlappal, ólom-bronz béléssel. A HZ801 természetes felülettel rendelkezik a gyors behatolás és a stabil súrlódás érdekében erős igénybevétel esetén. A HZ803 galvanizált rézréteget ad hozzá, amely javítja a hővezető képességet, a korrózióállóságot és az illeszkedő felülettel való kompatibilitást, amely alkalmas motorokhoz, hidraulikus szivattyúkhoz és félig kenhető munkákhoz.

A HZ-800 csapágyai működhetnek olaj nélkül?

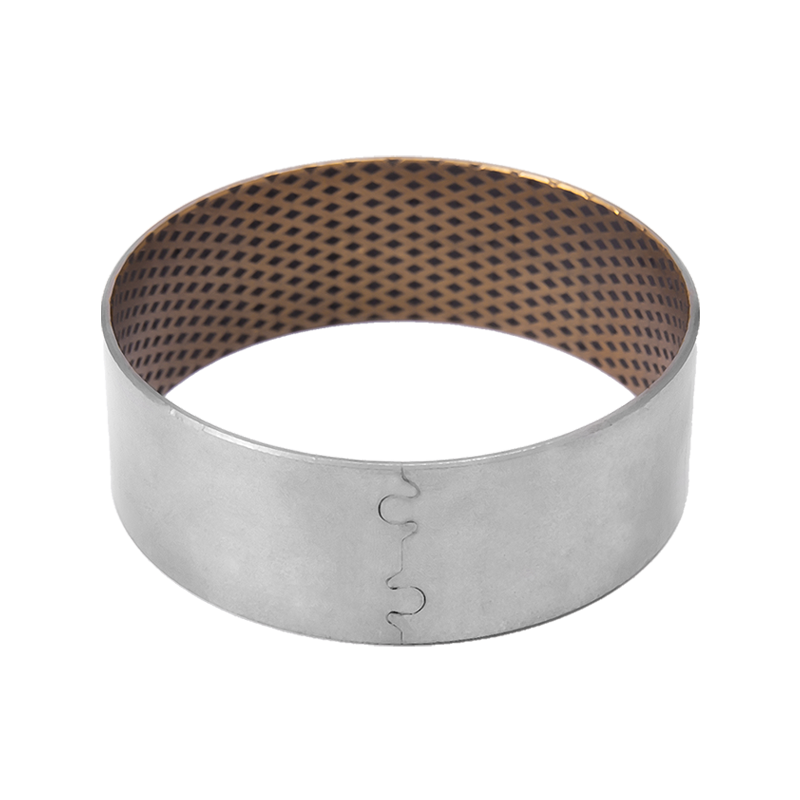

A HZ-800 bimetál csapágyakat kenéssel ellátott alkalmazásokhoz tervezték. A grafitba ágyazott HZ08G változat tartalék kenést biztosít indításkor vagy szakaszos üzemeléskor, de a folyamatos szárazonfutás nem a tervezett feladat. A teljesen karbantartásmentes működés érdekében inkább a HZ-10 önkenő termékcsaládot nézzük.

Melyik minőséget kell használni nagy ütésű terhelésekhez?

A CuPb10Sn10 béléssel ellátott HZ800 a család legerősebb minősége, 65 N/mm² megengedett maximális dinamikus terheléssel és 260 °C hőmérsékletű mennyezettel. Ez a standard választás a nagy hatású vibráló perselyekhez és alátétekhez. A HZ930 ólommentes alternatívát kínál ugyanazzal a 65 N/mm² besorolással.

Egyedi méreteket és olajhorony mintákat szállít?

Igen. Vevői rajzok alapján gyártunk, beleértve a nem szabványos furatot, külső átmérőt, hosszt, falvastagságot, karimageometriát és horonymintákat. A minták három nap alatt készülnek el, így sorozatgyártás előtt ellenőrizhető az illeszkedés és a működési viselkedés.

Milyen dokumentumokat mellékelünk a megrendeléshez?

Az anyagminőség és az azzal egyenértékű kód, a bronzkeménység, a méretellenőrzési jegyzőkönyvek és a felület állapota az alapcsomag. Az első cikk szerinti vizsgálati jelentéseket és a jóváhagyási jegyzőkönyvmintákat a projekt megköveteli. Minőségügyi rendszerünk IATF 16949 tanúsítvánnyal rendelkezik.

Hogyan csomagolják és szállítják a csapágyakat?

A csomagolást és a szállítási terjedelmet megrendelésenként egyeztetjük, beleértve az alkatrészvédelmet, a címkézést és a kartondoboz vagy raklap konfigurációt. Olyan piacokra exportálunk, mint Oroszország, Malajzia, Irak és Románia, és a szállítási feltételeket a megrendelés felülvizsgálata során erősítjük meg.
