HZ-FR Bronz dróthálós PTFE lágy szíj csapágy

Alkalmazási kör

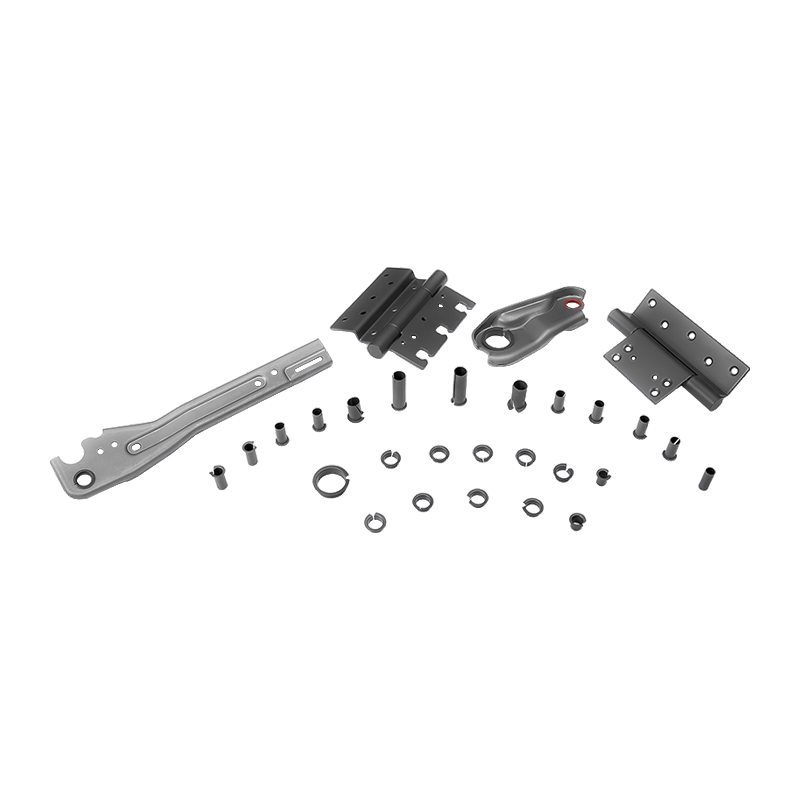

Jelenleg széles körben használják textilipari gépekben, gömbcsapágyakban, autóajtó zsanérokban és így tovább.

Műszaki dátum

Technikai támogatás

Csapágy kiválasztása

A HZ persely különféle csapágyanyagot fejlesztett ki a különböző munkakörülményeknek megfelelően, a felhasználó kiválaszthatja az anyagalapot a csapágy munkakörnyezete, terhelése, sebessége, kopása, ellenállása, mozgatási módja, telepítése, az anyag költsége stb.

Csapágyterhelés

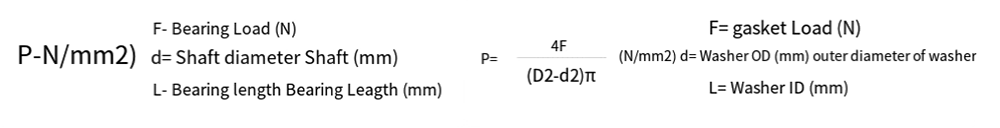

Hengeres perselyek, karimás perselyek / tolóalátét

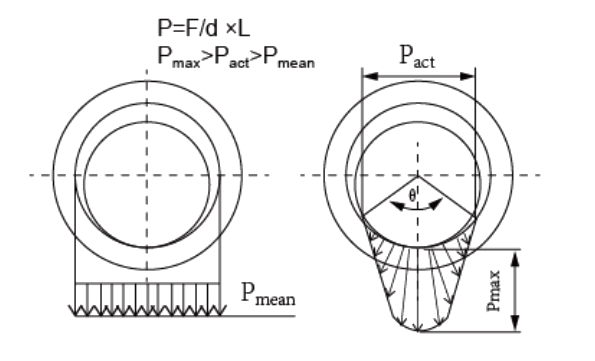

A hézag tényezőjeként a perselyek letörése, olajhorony stb. A tényleges terhelés (Pact) nagyobb, mint a számítási elmélet (Pmean).

Sebesség

Forgó mozgás / Oszcilláló mozgás / Oszcilláló mozgás

PV=PXV (N/mm2xm/s)

A PV a fajlagos csapágyterhelés p és a V csúszási sebesség szorzata, ami nagyon fontos tervezési adat. Javasoljuk, hogy alacsonyabb PV-értéket tervezzen, amely hosszabb élettartamot eredményez. Ne lépje túl a max. anyagterhelés, sebesség, hőm. És ha lehet lejjebb.

A csúszó persely és a ház felszerelése

A HZ perselyeket kerozinban vagy dízelolajban kell megtisztítani, motorolajba meríteni, majd meg kell szárítani. Amikor a perselyt a házba szerelik, ügyeljen arra, hogy a persely ne forogjon a házban vagy ne mozogjon tengelyirányban, ugyanakkor a külső felület felülete teljesen érintkezzen az alapfurattal, általában 7% feletti érintkezési felületet garantálva ezzel javítva a terhelhetőséget és a súrlódási hő átadását. A HZ persely belső felülete önkenő műanyag, a külső felülete acél hátlap, az acél és acél közötti súrlódási tényező nagyobb, mint az acélé a műanyagé, ezért érdemes a fényes szoros illeszkedést választani, ami megakadályozza, hogy a tengelypersely munka közben elmozduljon az alapban, valamint megakadályozza, hogy a belső lyukak deformálódjanak és túl nagyok legyenek a nagyobb átmérő miatt.

Nagy nyomású munkakörülmények között kerülni kell a tengelyhüvely külső körét. Itt két módszer javasolt:

1. Növelje meg a tengelyhüvely külső átmérőjét, és kalibráló magrúddal kalibrálható a belső furatok deformációja.

2. Beépítéskor ZY 801 Oxigéngyűlölő ragasztót hordjon fel a házba, hogy megerősítse a tengelyhüvely és az alapfurat közötti kombinációs szilárdságot.

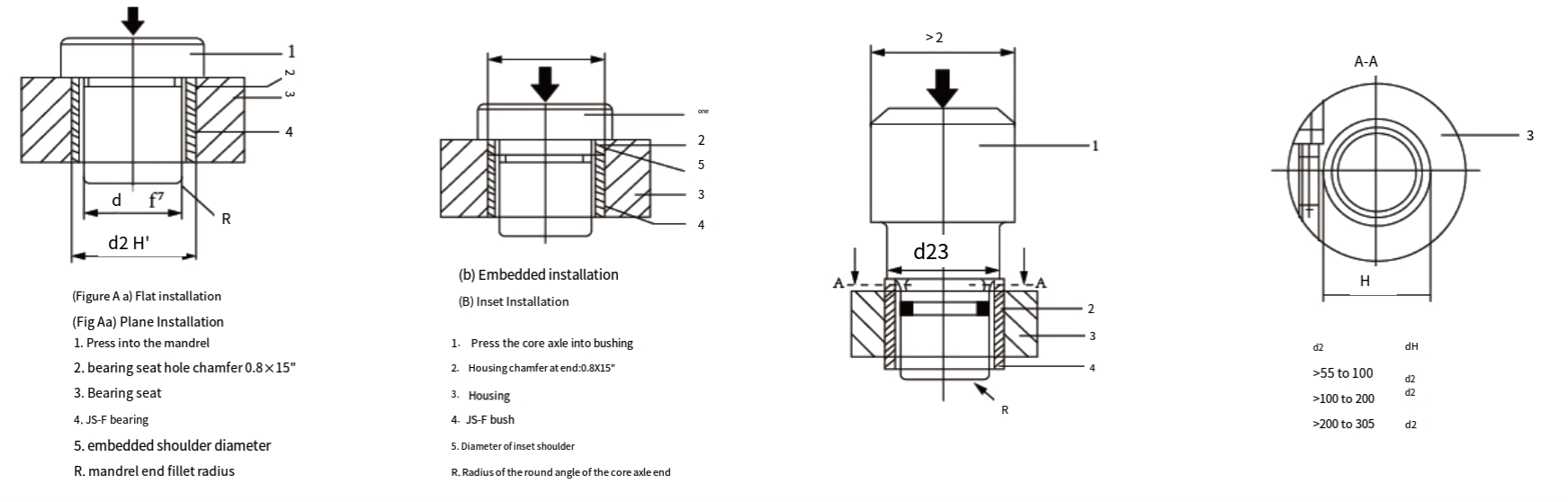

Persely esetén (külső átmérő <55 mm) óvatosan és óvatosan nyomja be a perselyt a házba egy fogantyús magtengely segítségével.

Persely esetén (külső átmérő > 55 mm), óvatosan és óvatosan nyomja be a perselyt a házba egy vállú fogantyúval, egy „O” gyűrűvel és egy segédkörrel. B ábra.
