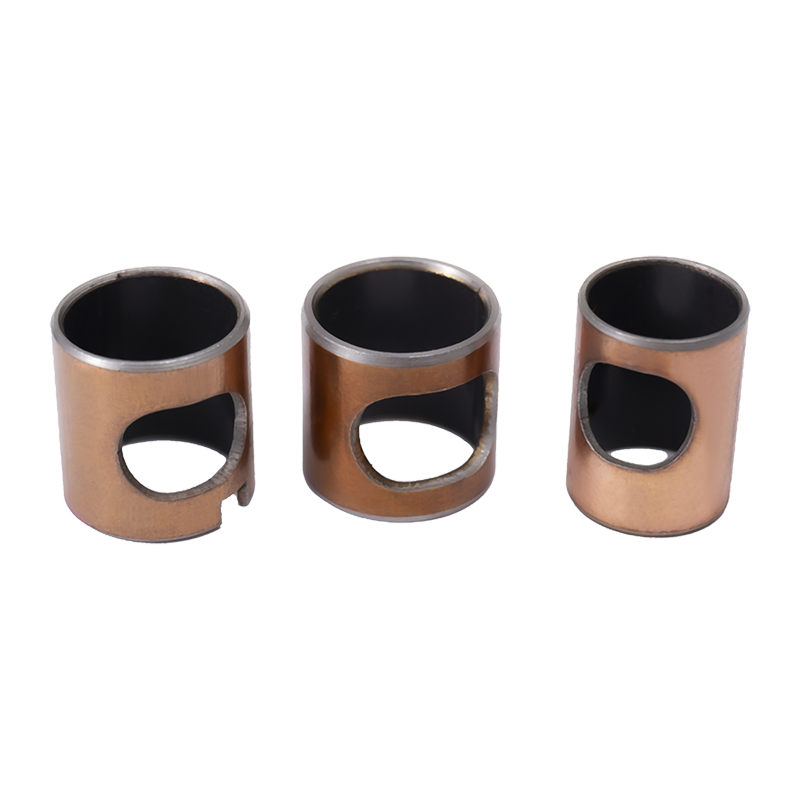

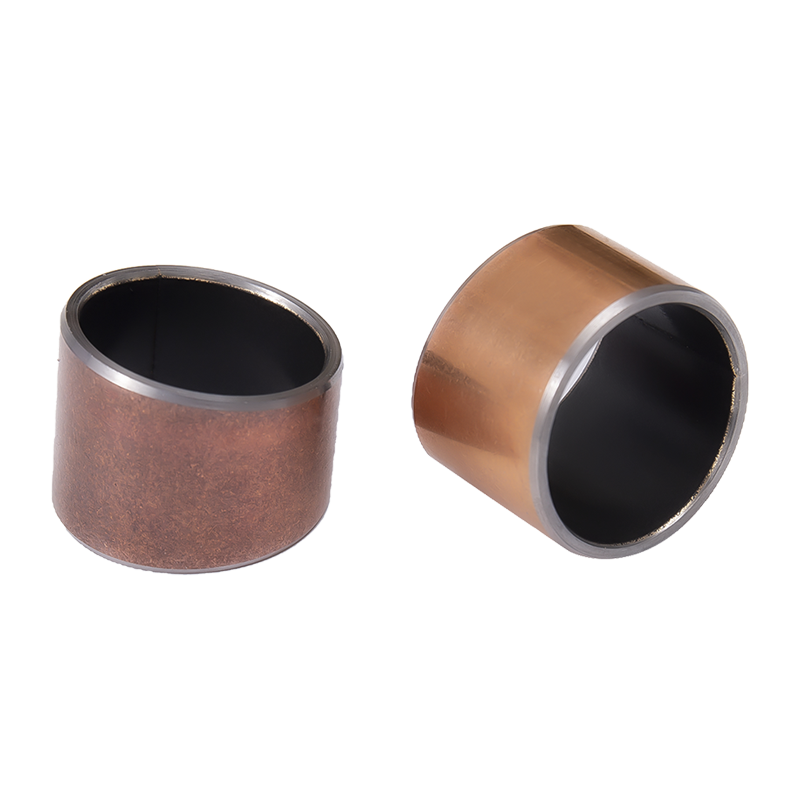

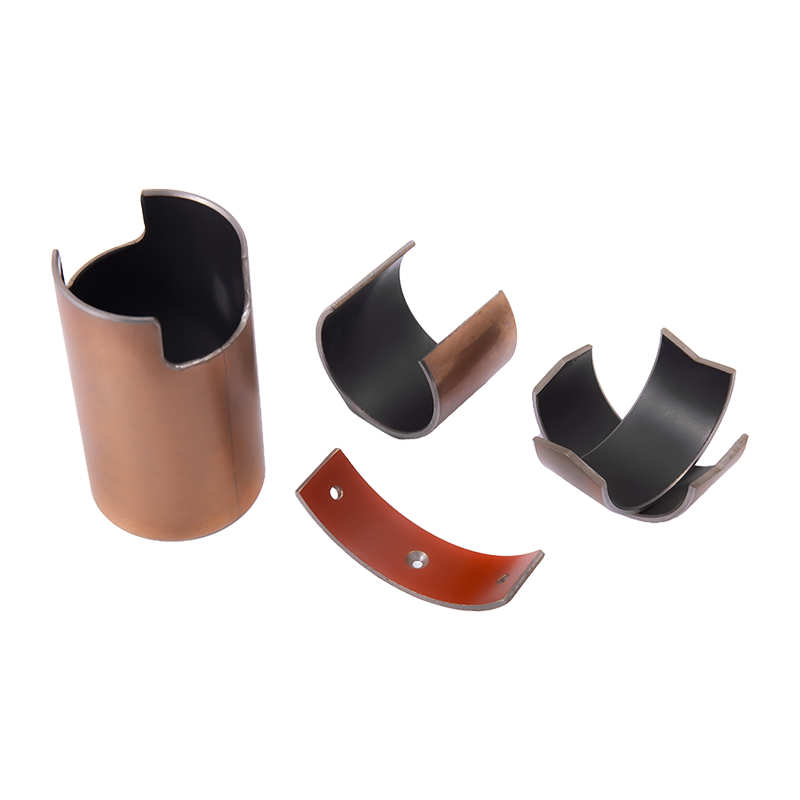

HZ10 1-es típusú acél alapú önkenő csapágy Beszállítók, Cég

Alkalmazási jellemzők

Súrlódási együttható és jó száraz súrlódási teljesítmény

Önkenő és karbantartásmentes

Alkalmas lineáris, lengő és forgó mozgásokhoz

Nem csúszik vagy mászik a művelet során

Alkalmazható nyomdagépekre, textilgépekre, fitneszgépekre stb

Alacsony széntartalmú acél porózus szinterezett réz PTFE/hagyományos töltőanyag (fekete)

Műszaki paraméter

Jellemző mutatók	Egység	Száraz súrlódás	Határkenési súrlódás	Olajfilm kenés
Maximális dinamikus terhelés	Mpa	140	140	140
Maximális statikus terhelés	Mpa	250	250	250
Működési hőmérséklet	℃	-200-280	-200-280	-200-280
Maximális lineáris sebesség	m/s	2.5	5.0	5.0
Maximális PV érték	m/s·Mpa	Folyamatos üzem 1.8 Szakaszos üzem 3.6	5.0	60.0
Súrlódási együttható		0,08-0,20	0,04-0,12	0,02-0,08

Alkalmazás funkció

1. Olajmentes vagy minimális olajos állapotban történő munkavégzés. karbantartásmentes, vagy csak egy kis karbantartást igényel.
2. Kopásálló, alacsony súrlódási együttható, hosszú élettartam.
3. Működési hőmérséklet -195 ℃ ~ 280 C
4. Jó javítás. alacsony zajszint. nem szennyezés.
5. Thinwall. könnyű, ami kicsire csökkentheti a gépet.
6. Működés közben átvitt film kialakítása a tengely védelmére.
7. Alacsony igény a tengelyre, még felületi keménységkezelés nélkül is. amelyek csökkentik a párosító alkatrészek költségét.
8. Nem szívódik fel watarba/olajba. kis hőérzelmi együttható. jó hővezető képesség és méretstabilitás.
9. Az acélszalag hátoldala különféle fémekkel bevonható. korróziógátló. A termékeket jelenleg különféle gépek csúszóalkatrészeiben használják. mint például az autógépek, dugattyús szivattyúk. fogaskerék szivattyú. textilgépek. auto-sides gép.injekciós gép. sport Gépi irodai felszerelések stb.

Anyagszerkezet

1. PTEE ólommal 0,01-0,03 mm
2. Porózus bronz 0,2 ~ 0,3 mm
3. Acél hátlap 0,7~2,3
4. Ónozás 0,005 mm vagy rézbevonat 0,008 mm

A fentiek mellett a HZ fejleszti a HZ-1T-t is, amely fogaskerék- és dugattyús szivattyúkban alkalmazható nagy fordulatszámon, nagy nyomáson és folyékony kenéssel, és a lineáris sebesség elérheti az 1Om/s PV-t, ami akár 60N/mm²*m/s.

Műszaki dátum

Teljesítményindex	Adatok
P Max. Terhelhetőség P	140 N/mm²
Súrlódási tényező μ	0,04-0,20
Üzemi hőmérséklet	-190 ℃ ~ 280 ℃
Maximális PV-érték	(árnyékolás) 3,6 N/mm²·m/s
Maximális PV-érték	(olaj) 3,6 N/mm²·m/s

ZH10 önkenő csapágyak szabványos metrikus méretű (DIN1494 szerint)

d	D	Tengely átm f7	Lakás H7	Falvastagság		f1	f2	0 L-0,040
d	D	Tengely átm f7	Lakás H7	Min.	Max.	f1	f2	6	8	10	12	15	20	25	30	40	50
6	8	-0,013 6-0,028	8 0,015	0.980	1.005	0.6	0.3	0606	0608	0610
8	10	-0,013 8 -0,028	10 0,015					0806	0808	0810	0812	0815
10	12	-0,016 10-0,034	12 0,018					1006	1008	1010	1012	1015	1020
12	14	-0,016 12-0,034	14 0,018					1206	1208	1210	1212	1215	1220	1225
13	15	-0,016 13-0,034	15 0,018							1310			1320
14	16	-0,016 14-0,034	16 0,018							1410	1412	1415	1420	1425
15	17	-0,016 15-0,034	17 0,018							1510	1512	1515	1520	1525
16	18	-0,016 16-0,034	18 0,018							1610	1612	1615	1620	1625
17	19	-0,016 17-0,034	19 0,021							1710	1712		1720
18	20	-0,016 18-0,034	20 0,021							1810	1812	1815	1820	1825
20	23	-0,020 20-0,041	23 0,021	1.475	1.505	0.6	0.4			2010	2012	2015	2020	2025	2030
22	25	-0,020 22-0,041	25 0,021							2210	2212	2215	2220	2225	2230
24	27	-0,020 24-0,041	27 0,021									2415	2420	2425	2430
25	28	-0,020 25-0,041	28 0,021							2510	2512	2515	2520	2525	2530	2540	2550
28	32	-0,020 28-0,041	32 0,025	1.970	2.005	1.2	0.4					2815	2820	2825	2830	2840
30	34	-0,020 30-0,041	34 0,025								3012	3015	3020	3025	3030	3040
32	36	-0,025 32-0,050	36 0,025										3220		3230	3240
35	39	-0,025 35-0,050	39 0,025								3512	3515	3520	3525	3530	3540	3550
38	42	-0,025 38-0,050	42 0,025									3815			3830	3840
40	44	-0,025 40-0,050	44 0,025								4012		4020	4025	4030	4040	4050

Megjegyzés: A fent említett méreteken kívül a csapágy mérete testreszabható és gyártható. Ügyfelünk kérjük, adja meg a méreteket.

ZH10 önkenő csapágyak szabványos metrikus méretű (DIN1494 szerint)

d	D	Tengely átmérő f7	Lakás H7	Falvastagság		f1	f2	0 L-0,040
d	D	Tengely átmérő f7	Lakás H7	Min.	Max.	f1	f2	20	25	30	40	50	60	70	80	100	115
45	50	_-0,025 45 _-0,050	50 ^0.025	2.46	2.505	1.8	0.6	4520	4525	4530	4540	4550
50	55	_-0,025 50 _-0,050	55 ^0.030					5020		5030	5040	50505060
55	60	_-0,030 55 _-0,060	60 ^0.030							5530	5540	5550	5560
60	65	_-0,030 60 _-0,060	65 ^0.030							6030	6040	6050	6060	6070
65	70	_-0,030 60- _0.060	70 ^0.030							6530	6540	6550	6560	6570
70	75	_-0,030 70- _0.060	75 ^0.030								7040	7050	7060	7070	7080
75	80	75 _-0,030	80 ^0.035							7530	7540	7550	7560	7570	7580
80	85	80 _-0,035	85 ^0.035	2.44	2.49	1.8	0.6				8040	8050	8060	8070	8080	80100
85	90	85 _-0,035	90 ^0.035								8540		8560		8580	85100
90	95	90 _-0,035	95 ^0.035								9040	90509060			9080	90100
95	100	95 _-0,035	100 ^0.035									9550	9560		9580	95100
100	105	100 _-0,035	105 ^0.035									10050	10060		10080		100115
105	110	105 _-0,035	110 ^0.035										10560		10580		105115
110	115	110 _-0,035	115 ^0.035										11060		11080		110115
120	125	120 _-0,040	125 ^0.040	2.415	2.465	1.8	0.6						12060		12080	120100
125	130	125 _-0,040	130 ^0.040										12560			125100	125115
130	135	130 _-0,040	135 ^0.040										13060		13080	130100
140	145	140 _-0,040	145 ^0.040										14060		14080	140100
150	155	150 _-0,040	155 _0.040										15060		15080	150100
160	165	160 _-0,040	165 ^0.040										16060		16080	160100	160115
180	185	180 _-0,046	185 ^0.046	2.415	2.465	1.8	0.6								18080	180100
190	195	190 _-0,046	195 ^0.046												19080	190100
200	205	200 _-0,046	205 ^0.046												20080	200100
220	225	220 _-0,046	225 ^0.046										20060		22080	220100
250	255	250 _-0,046	255 ^0.052	2.415	2.465	1.8	0.6								25080	250100
260	265	260 _-0,052	265 ^0.052												26080	260100
280	285	280 _-0,052	285 ^0.052												28080	280100
300	305	300 _-0,052	305 ^0.052
