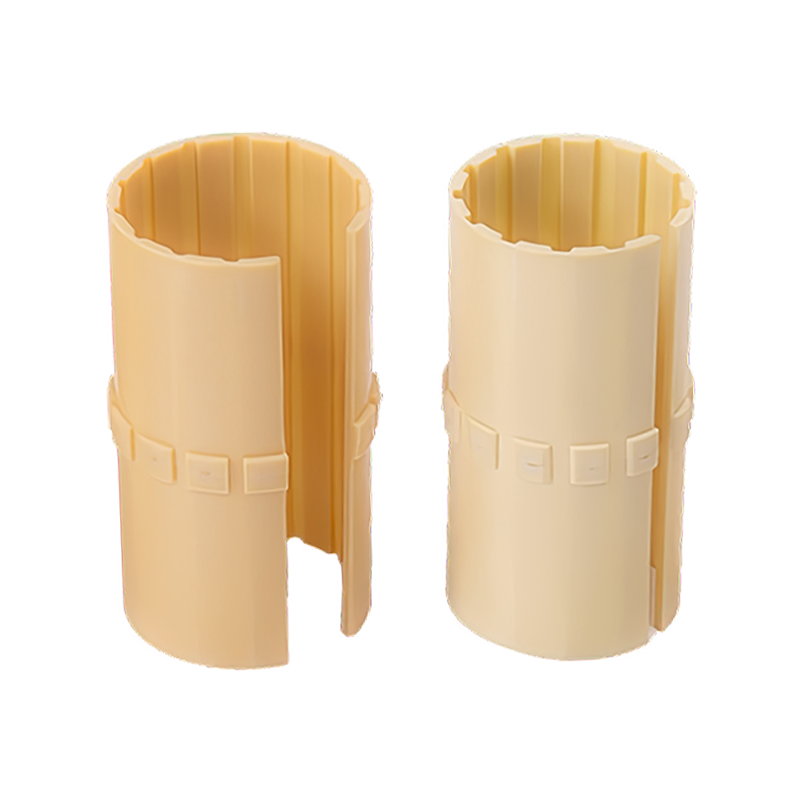

HZ-LIN Zárt műszaki műanyag csapágycsúszó fólia

A HZ-LIN műszaki műanyag csapágyas csúszófólia fejlett, szálerősítésű polimerekből készül, szilárd kenőanyagokkal, így kivételes kopásállóságot és karbantartásmentes működést biztosítanak. Alapgyanta, erősítő szálak és mikrokapszulázott kenőanyag részecskék optimalizált keveréke lehetővé teszi a súrlódás következetes csökkentését változó terhelések és sebességek esetén.

Anyaga: Nagy szilárdságú műszaki műanyag mátrix (pl. POM, PA66) beágyazott szilárd kenőanyagokkal (PTFE, grafit).

Tervezés:
Önkenő a kenőanyag részecskék szabályozott felszabadulásával mozgás közben.
Korrózióálló, kémiailag semleges és ellenáll a por behatolásának.
Könnyű, nagy nyomószilárdsággal (akár 120 MPa statikus terhelés).

Teljesítmény:
Alacsony súrlódási együttható (μ=0,05–0,15) -40°C és 120°C között.
Kiváló PV-érték (≤1,5 MPa·m/s) dinamikus alkalmazásokhoz.
Felszívja a kemény szennyeződéseket anélkül, hogy veszélyeztetné a felület integritását.
Alkalmazások: Szállítószalag-rendszerek, csomagológépek, mezőgazdasági forgócsapok és kis sebességű forgócsuklók.

Alkalmas tengelyek alátámasztására
Mérete: mm

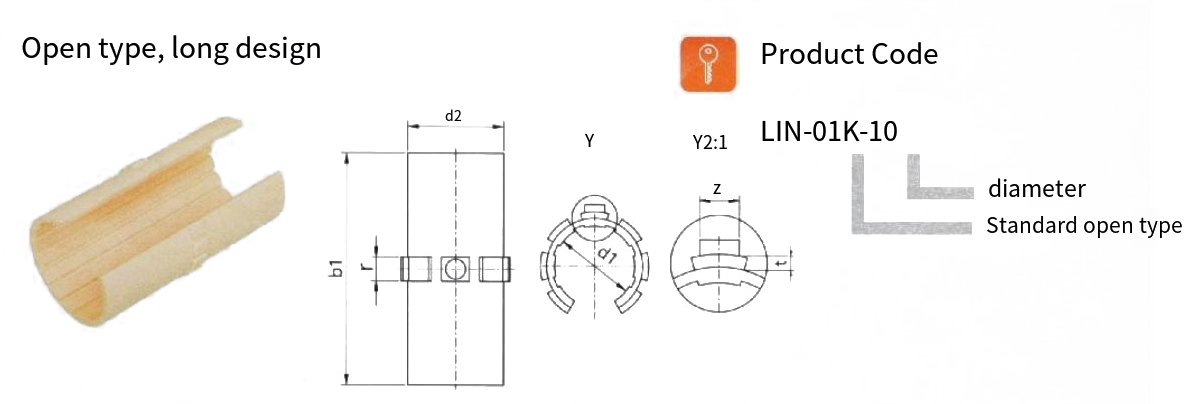

Termékkód	d1	tolerancia	D2	b1	r	t	-val	Súly g
LIN-01-10	10	0,030 0,070	12	28	3	0.8	2.5	0.9
LIN-01-12	12	0,030 0,070	14	31	3	0.8	3	1.16
LIN-01-16	16	0,030 0,070	18	35	3.5	0.8	3.5	1.70
LIN-01-20	20	0,030 0,070	23	44	5	0.8	3.5	4.16
LIN-01-25	25	0,030 0,070	28	57	5	0.8	A	6.98
LIN-01-30	30	0,040 0,085	34	67	5	0.8	4	12.35
LIN-01-40	40	0,040 0,065	44	79	6	1.3	5	20.18
LIN-01-50	50	0,050 0,100	55	99	7	1.3	6	38.60

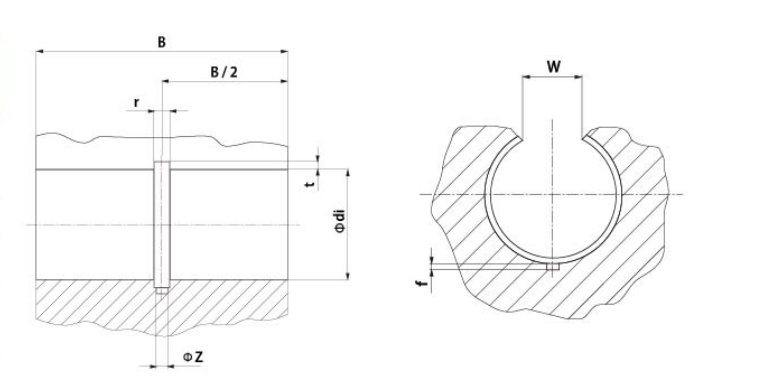

Szerelési rajz próba az LN-01 csúszófólia alapfuratához
Mérete: mm

Termékkód	Tengely Φ	a H7	B h10	W 0.2	r	t	f	z
LIN-01-10	10	12	29	7.3	3	1.0	1.0	2.6
LIN-01-12	12	14	32	9	3	1.0	1.5	3.1
LIN-01-16	16	18	36	11.6	3.5	1.0	1.7	3.6
LIN-01-20	20	23	45	12	5	1.0	2.0	3.6
LIN-01-25	25	28	58	14.5	5	1.0	2.0	4.1
LIN-01-30	35	39	70	16.6	5	1.0	2.0	4.1
LIN-01-40	40	44	80	21	6	1.5	2.5	5.1
LIN-01-50	50	55	100	25.5	7	1.5	2.5	6.1

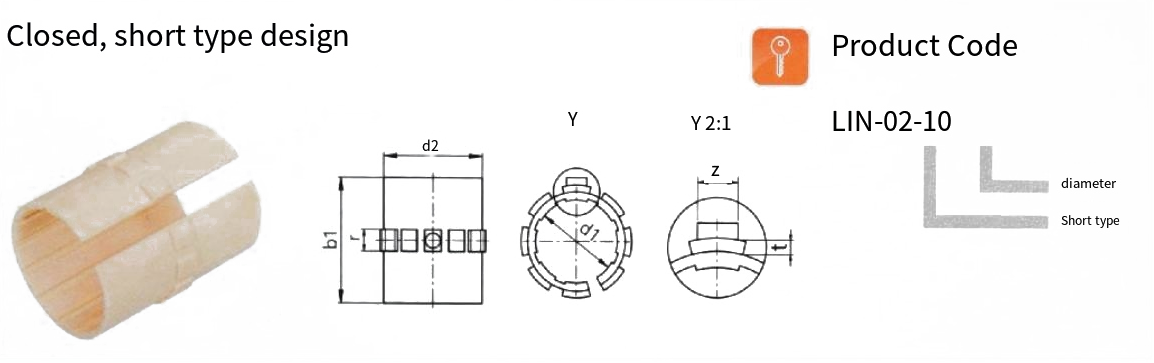

LIN csúszófólia

Mérete: mm

Termék kódja	d1	Közfeladat	D2	b1	r	t	z	F maximális érték dinamika P=5MPa[N]	F maximális érték statikus állapot P=35 MPa[N]	Súly g
LIN-02-10	10	0,030 0,070		25		0.8	2.5	650		1.02
LIN-02-12	12	0,030 0,070	14	27	3	0.8	3	840	5880	1.27
LIN-02-16	16	0,030 0,070	18	29	3.5	0.8	3.5	1200	8400	1.82
LIN-02-20	20	0,030 0,070	23	29	5	0.8	3.5	1500	10600	3.27
LIN-02-25	25	0,030 40,070	28	39	5	0.8	4	2500	17500	5.75
LIN-02-30	30	0,040 0,065	34	49	5	0.8	4	3750	26250	11.28
LIN-02-35	35	0,040 0,065	39	59	5	1.3	4	6000	42000	17.94
LIN-02-40	40	0,040 0,086	44	59	6	1.3	6	7200	50400	27.00
LIN-02-50	50	0,050 0,100	56	69	7	1.3	6	8750	61250	32.56

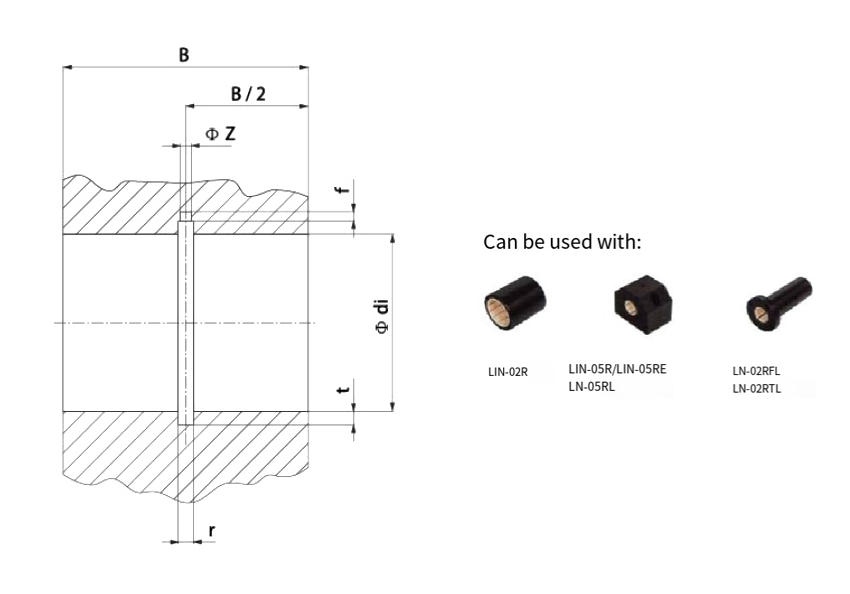

Szerelési rajz próba az LN-02 csúszófólia alapfuratához
Mérete: mm

Termék kódja	Tengely Φ	di H7	B h10	r	t	f	z
LIN-02-10	10	12	26	3	1.0	1.0	2.6
LIN-02-12	12	14	28	3	1.0	1.5	3.1
LIN-02-16	16	18	30	3.5	1.0	1.7	3.6
LN-02-20	20	23	30	5	1.0	2.0	3.6
LIN-02-25	25	28	40	5	1.0	2.0	4.1
LIN-02-30	30	34	50	5	1.0	2.0	4.1
LIN-02-35	35	39	60	6	1.5	2.5	5.1
LIN-02-40	40	44	60	7	1.5	2.5	6.1
LIN-02-50	50	55	70	7	1.5	2.5	6.1
