Tipikus alkalmazások
01 / hidraulikus henger vezetőgyűrű, tartógyűrű
02 / hidraulikus gépek, kovácsoló szerszámgép oszlopvezető hüvely
03 / építőipari gépek, jármű lengőtengely konzol persely
Műszaki paraméterek
| Modellll | színe | Sűrűség (8/cmP) |
Megnyúlás erőssége
(MPa) | nyomószilárdság | Keménység | súrlódási együttható | Üzemi hőmérséklet
(°C) |
| Lapos a laminált felületen | A laminált felületre merőlegesen | száraz | Olaj kenés |
| PFC-1 | Halvány sárgásbarna | 1,2-1,4 | ≥45 | ≥168 | ≥256 | 92 | 0,23-0,46 | 0,12-0,14 | -40-130 |

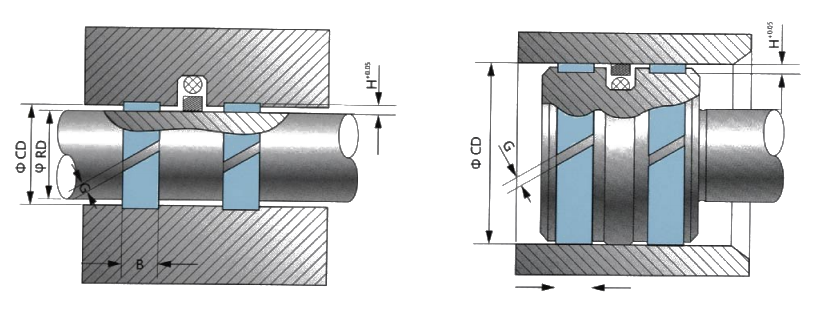

A hidraulikus henger dugattyúja és a dugattyúrúd tartógyűrűi a specifikációra vonatkoznak
Méretek: mm
| Anyag | Külső átmérő tűrés CD | Belső átmérő tűrés d | Falvastagság tűrés H | Szélesség tűrés B | Bevágás OD CD | Bemetszés G | Bevágási tűréshatárok |
PFC sorozat
Nagy szilárdságú szövetvezető gyűrűk | ±0,1 | ±0,1 | 0 | 0 | ≤100 | 2 | ±1 |
| <100~≤200 | 3 | ±1 |
| -0,05 | -0.30 |
| <200 | 4 | ±1 |
Anyagbevezetés
A PFC-2 anyag egy nagy szilárdságú kompozit anyag, amelyet bizonyos hőmérsékleten és nyomáson hőre keményedve alakítanak ki oldható fenolgyantával, amely egyenletesen diszpergált grafitot és kiváló minőségű pamutszálas szövetet tartalmaz. Nagy mechanikai szilárdsággal, kiváló súrlódási és kopási teljesítménnyel, jó hőállósággal rendelkezik, és ellenáll az erős rezgéseknek, ütési terheléseknek és enyhe forgási terheléseknek félstatikus körülmények között. Alacsony olajszinten vagy olajmentes állapotban is használható, és alkalmas mérnöki gépekhez, mérnöki járművek lengőhíd tartóperselyeihez, kovácsolt préságy oszlopvezetőkhöz, gömbcsapágyakhoz stb.
Műszaki paraméterek
| Modellll | Szín | Sűrűség
(g/m.) | Szakítószilárdság
(MPa) | Nyomószilárdság | keménység | Súrlódási együttható | Üzemi hőmérséklet (°C) |
| A laminált felülettel párhuzamosan | merőleges a laminált felületre | Száraz | Olaj kenés |
| PFC-2 | fekete | 1,2-1,4 | ≥40 | ≥160 | ≥220 | 90-100 | 0,15-0,30 | 0,10-0,12 | -40-130 |
Tipikus alkalmazások
01/Golyóscsap, pillangószelep tengelyhüvely
02/Plastic Machinery Zöld oszlopvezető hüvely
03/Hidraulikus gépek tengelyhüvelye
04/Hidraulikus gépek, kovácsológép oszlopvezető hüvely
05/Építőipari gépek, jármű lengőhíd konzol bélés
06/Gömb alakú csapágyak és tengeri csapágyanyagok hajómérnöki berendezésekhez
Anyagbevezetés
Ez az anyag szintetikus szálakból, megerősített poliészter gyantából és önkenő mikroporokból áll. Alacsony súrlódási együtthatóval, magas mechanikai tulajdonságokkal és kémiai korrózióállósággal rendelkezik
Jó teljesítménye és alacsony vízfelvétele van.
Műszaki paraméterek
| Modellll | Szín |
Sűrűség
(g/m) | Nyomószilárdság
(MPa) | Súrlódási rendszer (száraz súrlódás) | Üzemi hőmérséklet |
| Minimális hőmérséklet | Minimális hőmérséklet |
| PFC-20 | Zöld vagy fehér | 1,2-1,4 | 330 | 0,13 (GB/T3960 használata) | 120 | -40 |
Tipikus alkalmazások
01/Vezetőgyűrű
02/Csapágyak, tengelyhüvelyek és csapágyhéjak
03/Hajóépítés és tengerészeti alkatrészek
04/Építőgép-alkatrészek
05/Hidraulikus áramfejlesztő alkatrészek
