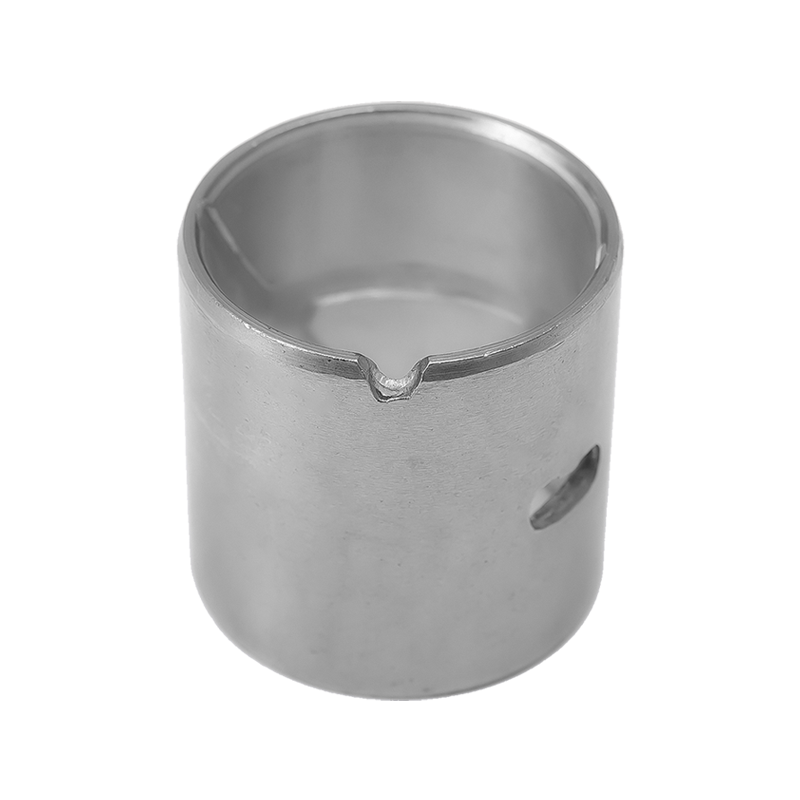

HZ20 Magas óntartalmú alumínium porózus szinterezett réz csapágy

A HZ20 nagy óntartalmú alumínium porózus szinterezett rézcsapágyat úgy tervezték, hogy megbízható teljesítményt nyújtson közepes és alacsony terhelésű motorokban és mechanikai rendszerekben. Az olajkorrózióval szembeni ellenállás, a mérsékelt kifáradási szilárdság és a kiváló alakíthatóság ötvözésével ez a csapágy szükségtelenné teszi a felületi galvanizálást, miközben megőrzi az erős beragadásgátló tulajdonságokat és a beágyazhatóságot. Porózus szinterezett rézszerkezete, amely magas óntartalmú alumíniumötvözetet (AISn20Cu1) tartalmaz, biztosítja az optimális kenésmegtartást és a kopásállóságot folyamatos működés mellett.

Főbb jellemzők
Anyag felépítése:
Magas óntartalmú alumíniumréteg (AISn20Cu1): 0,2–0,5 mm vastag, alacsony súrlódást, beágyazhatóságot és korrózióállóságot biztosít.
Porózus szinterezett réz alap: 50 MPa-ig fokozza az olajeloszlást, a hőelvezetést és a terhelhetőséget.
Alacsony széntartalmú acél hátlap: Mechanikai szilárdságot, hővezető képességet és szerkezeti stabilitást biztosít.
Tervezési előnyök:
Precízen megmunkált külső átmérő a pontos illeszkedés érdekében; a belső furat a beépítés után testreszabott alkalmazásokhoz átdolgozható.
Kiküszöböli a további súrlódásgátló bevonatok szükségességét, csökkentve a gyártás bonyolultságát.
Megfelel az EU elhasználódott járművekről szóló 2000/53/EK környezeti fenntarthatósági irányelvének.

Alkalmazás funkció

A HZ20 határoló kenőpersely egy kompozit anyagon alapul, 3 erősen kötött réteggel: acél hátlapként, közbenső rétegként bronz gömbpor és módosított POM bélésréteg. Van benne olajzseb az olajkenéshez. Jól illik lassú sebességhez. Nagy igénybevétel normál hőmérsékleten. Költséget takaríthat meg és meghosszabbíthatja az élettartamot a normál bronz perselyek cseréjekor. Csökkentheti az olaj hozzáadásának gyakoriságát. leegyszerűsíti a csere folyamatát, ha hengerműben használják. Széles körben alkalmazzák autók, kovácsológépek, kohászati gépek és bányászati gépek, építőipari gépek, vízerőművek, hengerművek alvázaiban.

Viseljen törvényt

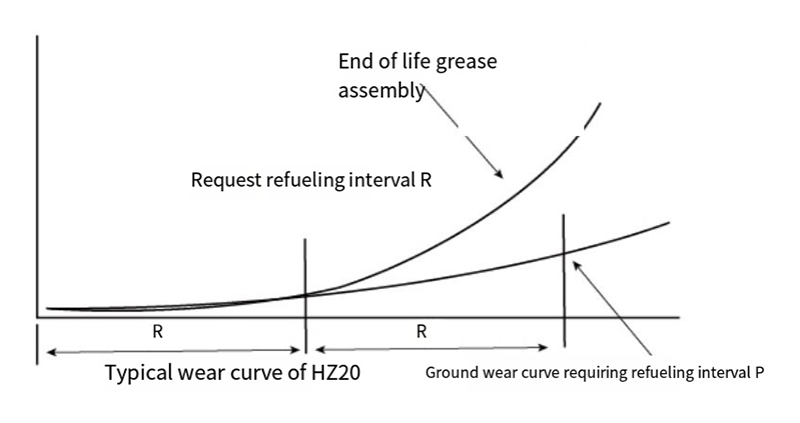

A HZ20 anyag speciális kopási szabályt követ, amint az a 4. ábrán látható, végtelenül kicsi kopás léphet fel az R fázisban, amikor zsírral felhordják, majd beépítik. De az R fázis után. a határkenési állapot megszűnik, és a kopás eltúlzott lesz. Ha mégis feltöltöd olajjal. a termék drasztikusan megtartható nem figyelemreméltó kopás esetén, és élettartama is jelentősen meghosszabbodik. Ezért a HZ20 anyag előnye, hogy olajat kell hozzáadni
R intervallumú, ami figyelemreméltóan hosszabb, mint az R egyéb fémanyagoké. Ez körülbelül ötször ilyen hosszú.

Ha a HZ20 perselyt zsírral, például lítium alapú vagy szilikonzsírral szerelik fel. Élettartama eltér az üzemállapotban mért PV értéktől. például. amikor a PV értéke körülbelül 2,5 MPam/s. élettartama körülbelül 200 óra; ha a PV érték 0,1Mpa-m/s, élettartama I0,0oohr felett is lehet (részletekért lásd a táblázatot) A HZ20 persely kenési karbantartásának R ciklusa az élettartamának körülbelül a fele. Például, ha PV=25Mpam/s. 100 óránként olajjal kell kenni.

Anyagszerkezet

1. POM ólommal 0,3-0,5 mm
2. Porózus bronz szinter,
3. Acél hátlap
4. Rézbevonat

Megjegyzés: Különféle anyagok alkalmasak a Hz20 sorozat termékeihez a különböző munkakörülményeknek megfelelően, mint például a bronz hátlap, a rozsdamentes acél hátlap és az ólommentes anyag. A Hz20 környezetbarát ólommentes termék, színe pedig narancssárga.

Műszaki dátum

teljesítményindex	Adatok
Max. Load	70 N/mm²
PV limit	22N/mm²-m/s
Temp.limit	-40 C ~ 130 ℃
Súrlódási együttható	0,05-0,25 μ
Sebességkorlátozás	2,5 m/s

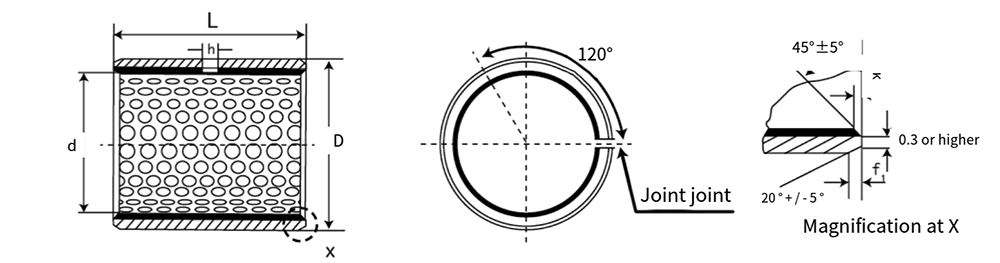

d	D	Tengely átmérő f7	Lakás H7	Falvastagság		Olajfurat h	f1	f2	L ⁰ _-0,40
d	D	Tengely átmérő f7	Lakás H7	Min.	Max.	Olajfurat h	f1	f2	40	50	60	80	90	95	100	110	120
65	70	65 _-0,046	70 ^0.030	2.415	2.460	4	1.8	0.6	6540		6560
70	75	70 _-0,046	75 ^0.030			4			7040	7050		7080
75	80	75 _-0,046	80 ^0.030			4			7540		7560	7580
80	85	80 _-0,046	85 ^0.035	2.385	2.450	4	1.8	0.6	8040		8060	8080
85	90	85 _-0,054	90 ^0.035			4			8540		8560	8580
90	95	90 _-0,054	95 ^0.035			4			9040		9060	9080	9090
100	105	100 _-0,054	105 ^0.035			4				10050		10080		10095
105	110	105 _-0,054	110 0,035			6					10560	10580		10595
110	115	110 _-0,054	115 ^0.035			6					11060	11080		11095		105110
120	125	120 _-0,054	125 ^0.040			6	1.8	0.6			12060	12080				110110
125	130	125 _-0,063	130 ^0.040			6					12560					120110
130	135	130 _-0,063	135 ^0.040			6				13050	13060	13080			130100	125110
140	145	140 _-0,063	145 ^0.040			8				14050	14060	14080			140100
150	155	150 _-0,063	155 ^0.040			8				15050	15060	15080			150100
160	165	160 _-0,063	165 ^0.040			8				16050	16060	16080			160100
170	175	170 _-0,063	175 ^0.040			8				17050		17080			170100
180	185	180 _-0,063	185 ^0.046			8				18050	18060	18080			180100
190	195	190 _-0,072	195 ^0.046							19050	19060	19080			190100		190120
200	205	200 _-0,072	205 ^0.046							20050	20060	20080			200100		200120
220	225	220 _-0,072	225 ^0.046							22050	22060	22080			220100		220120
240	245	240 _-0,072	245 ^0.052							24050	24060	24080			240100		240120
250	255	250 _-0,081	255 ^0.052							25050	25060	25080			250100		250120
260	265	260 _-0,081	265 ^0.052							26050	26060	26080			260100		260120
280	285	280 _-0,081	285 ^0.052							28050	28060	28080			280100		280120
300	305	300 _-0,081	305 ^0.052							30050	30060	30080			300100		300120

d	D	Tengely átmérő f 7	Lakás H 7	Falvastagság		Olajfurat h	f1	f2	L ⁰ _-0,40
d	D	Tengely átmérő f 7	Lakás H 7	Min.	Max.	Olajfurat h	f1	f2	40	50	60	80	90	95	100	110	120
65	70	65 _-0,046	70 ^0.030	2.415	2.460	4	1.8	0.6	6540		6560
70	75	70 _-0,046	75 ^0.030			4			7040	7050		7080
75	80	75 _-0,046	80 ^0.030			4			7540		7560	7580
80	85	80 _-0,046	85 ^0.035	2.385	2.450	4	1.8	0.6	8040		8060	8080
85	90	85 -0,054	90 ^0.035			4			8540		8560	8580
90	95	90 _-0,054	95 ^0.035			4			9040		9060	9080	9090
100	105	100 _-0,054	105 ^0.035			4				10050		10080		10095
105	110	105 _-0,054	110 ^0.035			6					10560	10580		10595
110	115	110 _-0,054	115 ^0.035			6					11060	11080		11095		105110
120	125	120 _-0,054	125 ^0.040			6	1.8	0.6			12060	12080				110110
125	130	125 _-0,063	130 ^0.040			6					12560					120110
130	135	130 _-0,063	135 ^0.040			6				13050	13060	13080			130100	125110
140	145	140 _-0,063	145 ^0.040			8				14050	14060	14080			140100
150	155	150 _-0,063	155 ^0.040			8				15050	15060	15080			150100
160	165	160 _-0,063	165 ^0.040			8				16050	16060	16080			160100
170	175	170 _{-0. 063}	175 ^0.040			8				17050		17080			170100
180	185	180 _-0,063	185 ^0.046			8				18050	18060	18080			180100
190	195	190 _-0,072	195 ^0.046							19050	19060	19080			190100		190120
200	205	200 _-0,072	205 ^0.046							20050	20060	20080			200100		200120
220	225	220 _-0,072	225 ^0.046							22050	22060	22080			220100		220120
240	245	240 _-0,072	245 ^0.052							24050	24060	24080			240100		240120
250	255	250 _-0,081	255 ^0.052							25050	25060	25080			250100		250120
260	265	260 _-0,081	265 ^0.052							26050	26060	26080			260100		260120
280	285	280 _-0,081	285 ^0.052							28050	28060	28080			280100		280120
300	305	300 _-0,081	305 ^0.052							30050	30060	30080			300100		300120
